构特点和用处 本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。

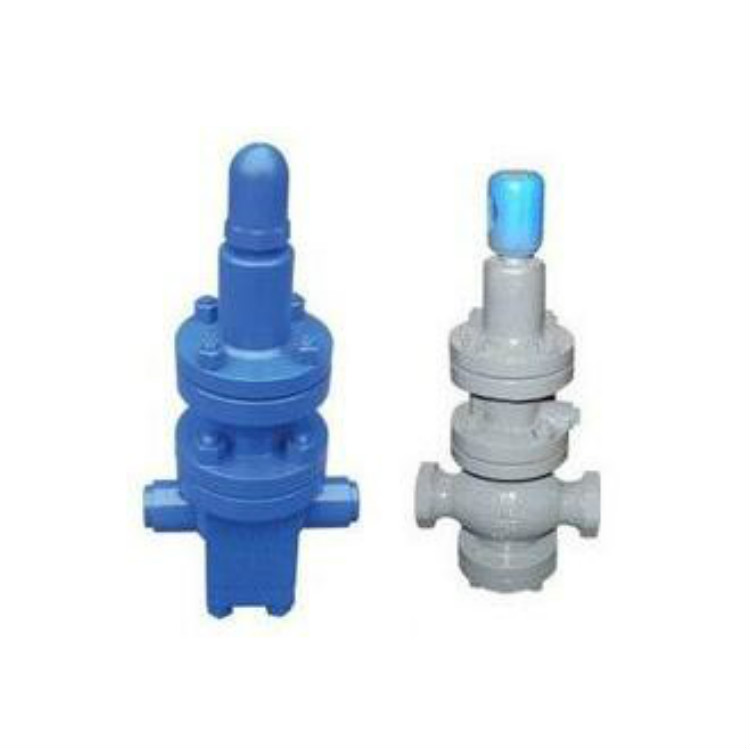

内螺纹活塞式蒸汽减压阀主要用于蒸汽管路，起减压稳压作用。
主要技术参数和性能指标 | 公称压力(Mpa) | 1.6 | 2.5 | | 壳体试验压力(Mpa)* | 2.4 | 3.75 | | 密封试验压力(Mpa) | 1.6 | 2.5 | | 最高进口压力(Mpa) | 1.6 | 2.5 | | 出口压力范围(Mpa) | 0.1-1.0 | 0.1-1.6 | | 压力特性偏差(Mpa)△P2P | GB12246-1989 | | 流量特性偏差(Mpa)△P2G | GB12246-1989 | | 最小压差 | 0.15 | 0.15 | | 渗漏量 | GB12245-1989 |
主要零件材料
| 零件名称 | 零件材料 | | 阀体 阀盖 底盖 | WCB | | 阀座 阀盘 | 2Cr13 | | 缸套 | 2Cr13/25(镀硬铬) | | 活塞 | 2Cr13/铜合金 | | 活塞环 | 合金铸铁 | | 导阀座 导阀杆 | 2Cr13 | | 膜片 | 1Cr18Ni9Ti | | 主阀弹簧 | 50CrVA | | 导阀主弹簧 | 50CrVA | | 调节弹簧 | 60Si2Mn |
流量系数(Cv) | DN | 15 | 20 | 25 | 32 | 40 | 50 | | Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 |
连接尺寸 | 公称通径DN | G | L | H | Hl | | 15 | 1/2" | 140 | 295 | 90 | | 20 | 3-4" | 140 | 330 | 98 | | 25 | 1" | 160 | 330 | 110 | | 32 | 1-1/4" | 180 | 330 | 110 | | 40 | 1-1/4" | 200 | 345 | 125 | | 50 | 2" | 230 | 345 | 125 |
|
