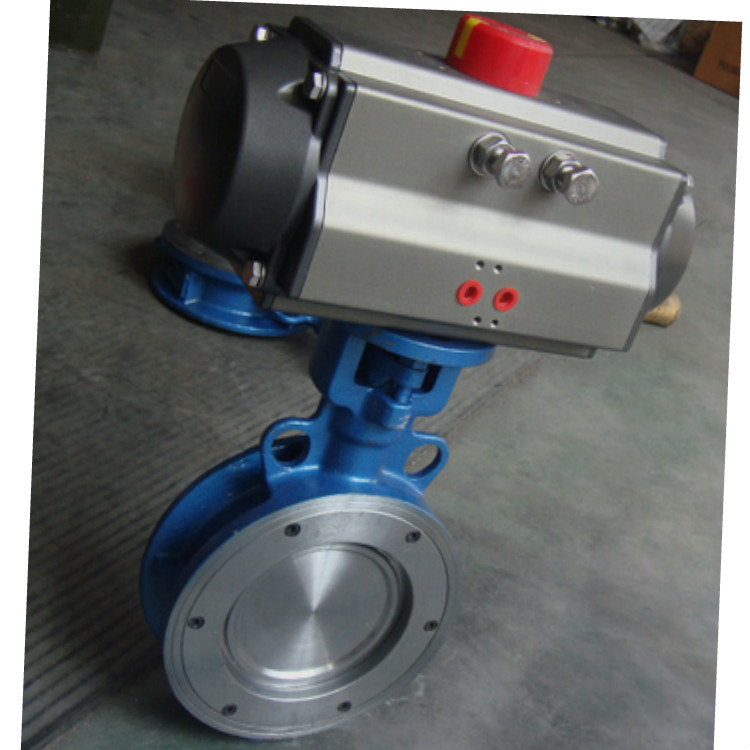

【产品用途】 D673H、D643H金属硬密封气动蝶阀是一种转角为90°的旋转类阀门,密封性能优良，流通能力大，结构简单，使用寿命长，便于维修。配用的执行机构是GT型，BAW型，BA型执行机构，结构简单，紧凑，性能优，输出力矩大等特点。气动蝶阀执行机构分单作用和双作用两种型号。单作用式的独特优点是一旦动力源发生故障，蝶阀将按控制系统的要求自动处于开启或关闭的位置。产品广泛应用于化工，石油，轻纺，电力，食品制药，制冷，造纸等工业领【产品特点】 1、蝶板，阀杆，阀体，同心设计扭矩小2、可双向安装3、自清洁式阀座4、防吹出式阀杆5、ISO 5211 顶法兰6、可选加长式阀杆7、可提供对夹和法兰连接方式【执行标准】 设计规范：GB/T 12238结构长度：GB/T 12221连接法兰：JB/T 79,HG20592,GB9113,ANSI试验与检验：JB/T 9092,GB/T13927压力-温度：GB/T 9131产品标识：GB/T 12220【产品型号】 | 材质 | 型号 | | WCB | D673H-16C,D673H-25,D673H-40,D673H-64,D673H-100 |
|---|
| CF8 | D673H-16P,D673H-25P,D673H-40P,D673H-64P,D673H-100P |
|---|
| CF3 | D673H-16R,D673H-25R,D673H-40R,D673H-64R,D673H-100R |
|---|
【产品性能规范】 气动蝶阀性能规范| 公称压力（MPa） | 1.6 | 2.5 | 4.0 | | 密封试验压力（MPa） | 1.76 | 2.75 | 4.4 | | 壳体试验压力（MPa） | 2.4 | 3.75 | 6.0 | | 适用温度（℃） | ≤300℃ | | 材料 | 阀体 | WCB,CF8,CF3 | | 蝶板 | WCB,CF8,CF3 | | 填料 | 聚四氟乙烯、柔性石墨 | | 手轮，手柄 | QT450-10 | | 阀杆 | 2Cr13、304SS,316SS | | 密封 | 不锈钢/司太立 | 【主要外形连接尺寸】 D673H、D643H气动蝶阀外形尺寸(mm)| 通径 | L | H | 对夹式 | 法兰式 | PN1.0 | PN1.6 | PN2.5 | | 对夹式 | 法兰式 | H2 | A2 | H2 | A2 | D | D1 | Z-d | D | D1 | Z-d | D | D1 | Z-d | | 50 | 43 | 108 | 112 | 625 | 245 | 625 | 245 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | | 65 | 46 | 112 | 115 | 625 | 245 | 625 | 245 | 185 | 145 | 4-18 | 185 | 145 | 4-18 | 185 | 145 | 8-18 | | 80 | 49 | 114 | 120 | 645 | 245 | 645 | 245 | 200 | 160 | 8-18 | 200 | 160 | 8-18 | 200 | 160 | 8-18 | | 100 | 56 | 127 | 138 | 675 | 355 | 675 | 355 | 220 | 180 | 8-18 | 220 | 180 | 8-18 | 235 | 190 | 8-22 | | 125 | 64 | 140 | 164 | 715 | 355 | 715 | 355 | 250 | 210 | 8-18 | 250 | 210 | 8-18 | 270 | 220 | 8-26 | | 150 | 70 | 140 | 175 | 800 | 355 | 800 | 355 | 285 | 240 | 8-22 | 285 | 240 | 8-22 | 300 | 250 | 8-26 | | 200 | 71 | 152 | 215 | 850 | 250 | 850 | 250 | 340 | 295 | 8-22 | 340 | 295 | 12-22 | 360 | 310 | 12-26 | | 250 | 76 | 165 | 243 | 925 | 250 | 925 | 250 | 395 | 350 | 12-22 | 405 | 355 | 12-26 | 425 | 370 | 12-30 | | 300 | 83 | 178 | 285 | 1035 | 450 | 1035 | 450 | 445 | 400 | 12-22 | 460 | 410 | 12-26 | 485 | 430 | 16-30 | | 350 | 92 | 190 | 320 | 1070 | 450 | 1070 | 450 | 505 | 460 | 16-22 | 520 | 470 | 16-26 | 555 | 490 | 16-33 | | 400 | 102 | 216 | 350 | 1190 | 450 | 1190 | 450 | 565 | 515 | 16-26 | 580 | 525 | 16-30 | 620 | 550 | 16-36 | | 450 | 114 | 222 | 350 | 1250 | 650 | 1250 | 650 | 615 | 565 | 20-26 | 640 | 585 | 20-30 | 670 | 600 | 20-36 | | 500 | 127 | 229 | 380 | 1290 | 650 | 1290 | 650 | 670 | 620 | 20-26 | 715 | 650 | 20-33 | 730 | 660 | 20-36 | | 600 | 154 | 267 | 435 | 1455 | 850 | 1455 | 850 | 780 | 725 | 20-30 | 840 | 770 | 20-36 | 845 | 770 | 20-39 | | 700 | 165 | 292 | 480 | 1585 | 850 | 1585 | 850 | 895 | 840 | 24-30 | 910 | 840 | 24-36 | 960 | 875 | 24-42 | | 800 | 190 | 318 | 530 | 1700 | 1250 | 1700 | 1250 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 | 1085 | 990 | 24-48 | | 900 | 203 | 330 | 595 | 1965 | 1250 | 1965 | 1250 | 1115 | 1050 | 28-33 | 1125 | 1050 | 28-39 | 1185 | 1090 | 28-48 | | 1000 | 216 | 410 | 650 | 2015 | 1250 | 2015 | 1250 | 1230 | 1160 | 28-36 | 1255 | 1170 | 28-42 | 1320 | 1210 | 28-56 | 【结构图片】  声明：本文中所有文字、数据、图片均适用于参考，D673H气动蝶阀的具体性能参数、结构尺寸参数、价格等详情，请联系我们的销售、技术工程师，电话：021-56087919
