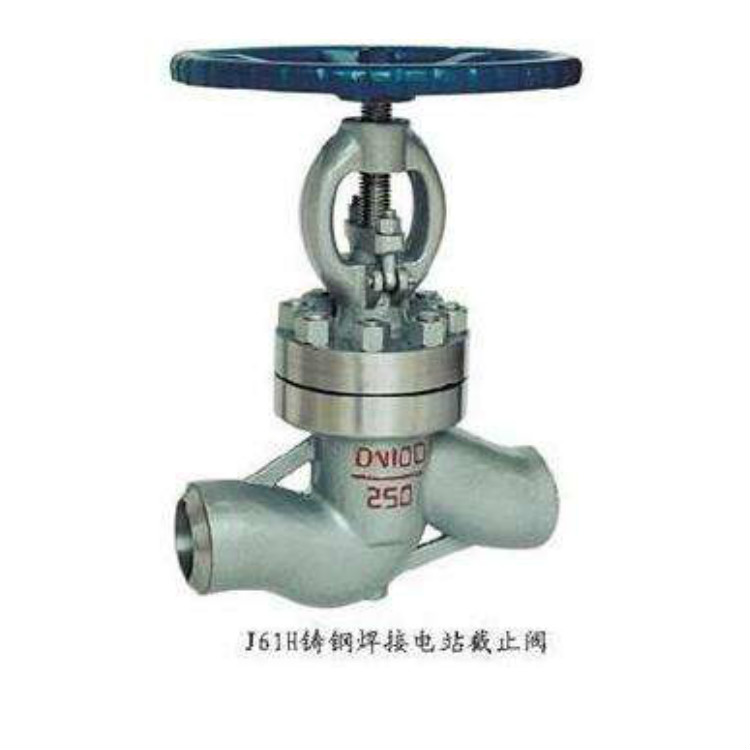

J61H/Y高压焊接截止阀,电站截止阀-上海海特泵阀制造有限公司

焊接截止阀具有结构紧凑，密封面不易磨损、擦伤；密封性能好，制造与维修方便；启闭时阀瓣行程小，启闭时间短；阀门高度小，工艺性能好和适用范围广等特点；是一种广泛使用的截断阀，用于截断或接通管路中的介质，一般不用于调节流量。

焊接截止阀产品用途

焊接截止阀适用于公称压力PN20～32MPa及P54/100V-P57/170V ，工作温度≤540℃(其中P57/170V工作温度为570℃)的石油、化工、水力、火力电站各种系统的管路中，切断或接通管路介质，适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动等。

焊接截止阀产品优点

1、流体阻力小，其阻力系数与同长度的管段相等。
2、结构简单、体积小、重量轻。
3、紧密可靠，目前闸阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4、操作方便，开闭迅速，从全开到全关只要旋转90度，便于远距离的控制。
5、维修方便，闸阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6、在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7、适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

焊接截止阀标准与规范

设计与制造	结构长度	压力 – 温度等级	试验标准
E101 JB/T3595 DL/T531	E101 JB2766 GB/T15188.1	E101 JB/T3595	E101 JB/T9092

焊接截止阀主要零件材料

零件材料	材料牌号
阀体	WCB A105	WC6 12Cr1MoV	WC9 12Cr1MoV
阀盖	WCB A105	WC6 12Cr1MoV	WC9 12Cr1MoV
阀瓣	WCB A105	WC6 25Cr2MoV	WC9 25Cr2MoV
阀杆	2Cr13/1Cr17Ni2	25Cr2MoV	25Cr2MoV
阀座	25 + STL	304	304
密封环(垫片)	增强柔性石墨/软钢
填料	增强柔性石墨
阀杆螺母	ZCuAl10Fe3 / D2

焊接截止阀连接尺寸

型号	公称通径	尺寸（mm）				重量
型号	公称通径	d	L	H	Do	重量
J61Y-200	50	55	350	497	350
J61Y-200	100	109	600	806	600
J61Y-250	10	10	110	230	150	3.8
	20	19	150	272	180	6.8
	25	22	180	308	250	11.2
	32	26	180	308	250	11.8
	40	36	250	493	350	36.5
	50	42	250	493	350	36.5
	65	56	340	775	450	120
	80	64	390	848	500	150
	100	84	480	910	600	240
J61Y-P54/100V	10	12	110	170	150	2.5
	20	23	150	270	200	9.2
	25	27	180	270	200	9.5
	32	32	180	365	250	15
	40	36	250	493	320	38
	50	45	350	580	320	75
	65	576	430	605	350	105
	80	74	470	660	500	115
	100	84	480	910	600	250
J61Y-320 J61Y-P54/140V	10	10	110	230	150	3.8
	20	19	150	272	200	6.8
	25	22	180	318	250	11.2
	32	26	180	308	250	11.8
	40	36	250	493	350	36.5
