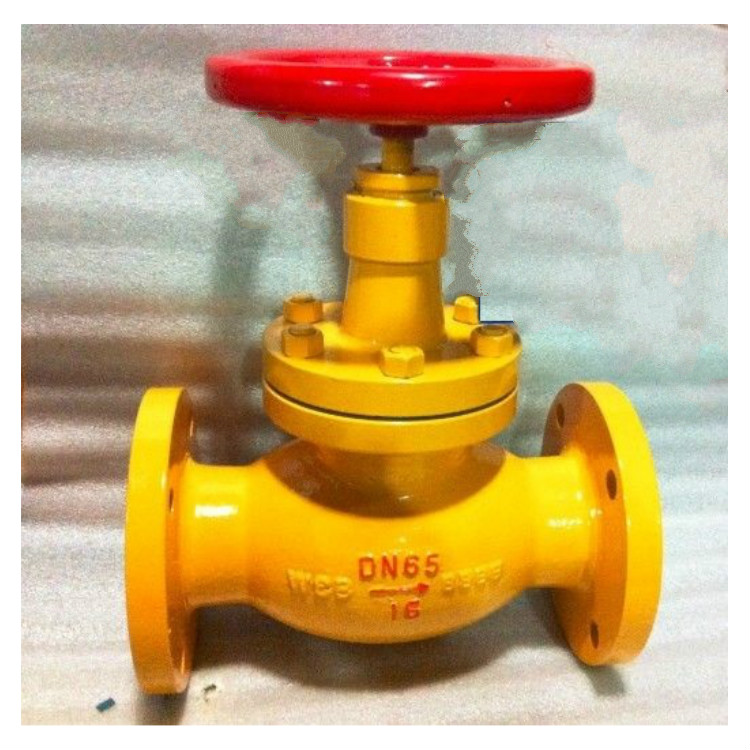

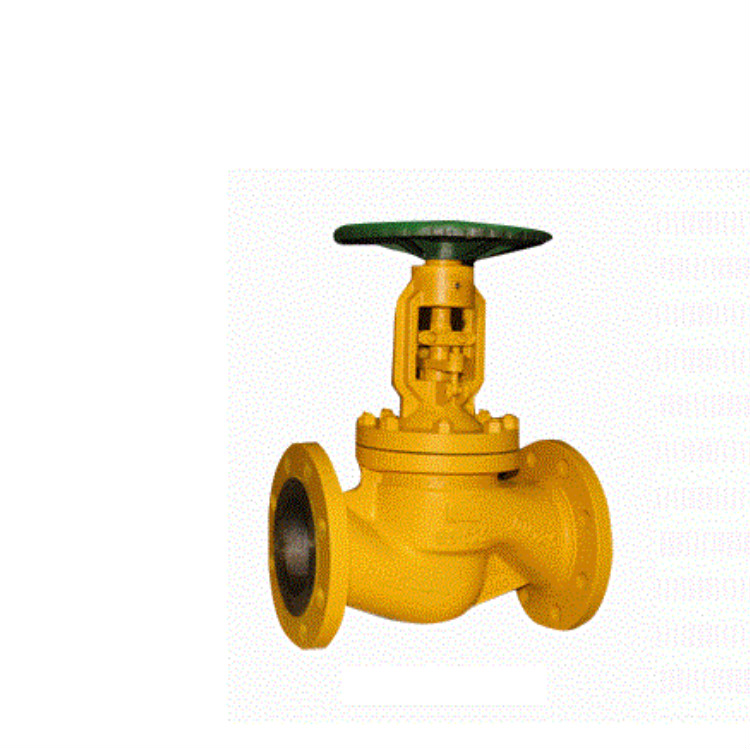

J41B氨用截止阀J41B氨用截止阀具有密封性能稳定、使用安全可靠、耐腐蚀性强、无介质内、外漏以及操作轻便等特点，成功解决了化工管道用普通阀门耐腐蚀性能差、壳体易穿孔以及密封性能差、易泄露的难题，特别适用于化工行业氨气，燃气管道的传送，并满足长期可靠使用的要求，其密封性、可维修性、安全性等。 | 产品名称： | 氨用截止阀 | 产品型号： | J41B | | 公称通径： | DN10～DN300 | 结构形式： | 截止式 | | 公称压力： | 2.5MPa～16.0MPa | 连接方式： | 法兰、焊接、内螺纹、外螺纹 | | 适用温度： | -40ºC～+200ºC | 驱动方式： | 手轮 | | 阀体材质： | 铸铁、铸钢、不锈钢 | 标准： | 国标GB、德国DIN、美国API、ANSI | | 适用介质： | 氨气、气体、液体 | 生产厂家： | 上海海特泵阀制造有限公司 |

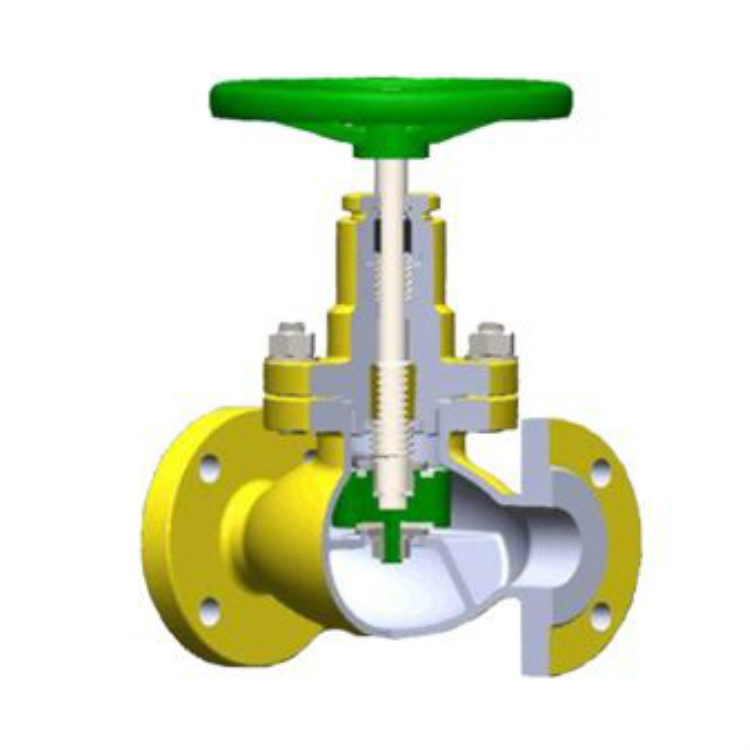

产品说明J41B氨用截止阀具有密封性能稳定、使用安全可靠、耐腐蚀性强、无介质内、外漏以及操作轻便等特点，成功解决了化工管道用普通阀门耐腐蚀性能差、壳体易穿孔以及密封性能差、易泄露的难题，特别适用于化工行业氨气，燃气管道的传送，并满足长期可靠使用的要求，其密封性、可维修性、安全性等。产品特点1、针对普通阀门耐腐蚀性能差、壳体易穿孔的缺点，根据介质具体特性，氨气专用阀在阀体材料上选用耐腐蚀钢(低温碳素钢添加耐蚀合金元素),可耐氨气、液氨腐蚀,低温可至－40℃，最大限度保证工况条件使用要求。2、氨用截止阀密封副配对结构型式采用球、平面型,密封自动补偿，达到双重保险的效果，密封性能稳定，无粘着磨损，有效地解决了化工管道用普通阀门密封性能差、易泄露的难题。3、产品中法兰采用凹凸密封结构,即使在管道压力波动的情况下，保证中法兰密封绝对可靠。4、上密封装置中采用多级聚四氟乙烯密封材料，形成组合密封，确保阀门在使用期限内填料函无介质泄露，消除了普通阀门填料函密封薄弱、介质易外漏,甚至造成事故的可能。主要零件材料| 零件名称 | 阀体、阀盖 | 密封圈 | 填料 | 填料压盖 | 阀杆 | 垫片 | | J41B-25C | 铸钢 | 巴氏合金 | 聚四氟
乙 烯 | 碳钢 | 聚四氟
乙 烯 | | J41B-25Z | 灰铸铁 | | J41B-25P | 不锈钢 | 不锈钢 | | J41F-25Z | 灰铸铁 | | 碳钢 |
性能规范| 公称压力PN（MPA） | 试验压力PS（MPa） | 适用介质 | 适用温度（℃） | | 2.5 | 3.8 | 氨气、
氨液等
NH3 | 巴氏合金
-40℃
+150℃ | 四氟
-40℃
+200℃ | | 4.0 | 6.4 |
主要尺寸及重量公称通径
DN（mm） | 尺 寸（mm） | | L | D | D1 | D2 | D4 | b | f | f1 | Z-φd | 关 | 开 | D3 | | 10 | 130 | 90 | 60 | 40 | 35 | 16 | 2 | 4 | 4-φ14 | 165 | 185 | 110 | | 15 | 130 | 95 | 65 | 45 | 40 | 16 | 2 | 4 | 4-φ14 | 165 | 185 | 110 | | 20 | 150 | 105 | 75 | 55 | 51 | 18 | 2 | 4 | 4-φ14 | 170 | 200 | 120 | | 25 | 160 | 115 | 85 | 65 | 58 | 18 | 2 | 4 | 4-φ14 | 197 | 210 | 120 | | 32 | 180 | 135 | 100 | 78 | 66 | 20 | 2 | 4 | 4-φ18 | 199 | 213 | 140 | | 40 | 200 | 145 | 110 | 85 | 76 | 20 | 3 | 4 | 4-φ18 | 248 | 264 | 160 | | 50 | 230 | 160 | 125 | 100 | 88 | 22 | 3 | 4 | 4-φ18 | 265 | 295 | 180 | | 65 | 290 | 180 | 145 | 120 | 110 | 24 | 3 | 4 | 8-φ18 | 310 | 349 | 220 | | 80 | 310 | 195 | 160 | 135 | 121 | 26 | 3 | 4 | 8-φ18 | 340 | 357 | 240 | | 100 | 350 | 230 | 190 | 160 | 150 | 30 | 3 | 4.5 | 8-φ23 | 380 | 413 | 280 | | 125 | 400 | 270 | 220 | 188 | 176 | 32 | 3 | 4.5 | 8-φ25 | 430 | 451 | 320 | | 150 | 480 | 300 | 250 | 218 | 204 | 32 | 3 | 4.5 | 8-φ25 | 505 | 492 | 360 | | 200 | 600 | 360 | 310 | 278 | 260 | 34 | 3 | 4.5 | 12-φ25 | 550 | 806 | 400 | | 250 | 650 | 425 | 370 | 335 | 31 | 36 | 3 | 4.5 | 12-φ30 | 730 | 880 | 450 | | 300 | 750 | 485 | 430 | 390 | 364 | 40 | 3 | 4.5 | 16-φ30 | - | 995 | 550 |
声明：【J41B氨用截止阀】规格型号、结构尺寸由上海剑阀阀门有限公司提供，如何选择适用的J41B氨用截止阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答 |
