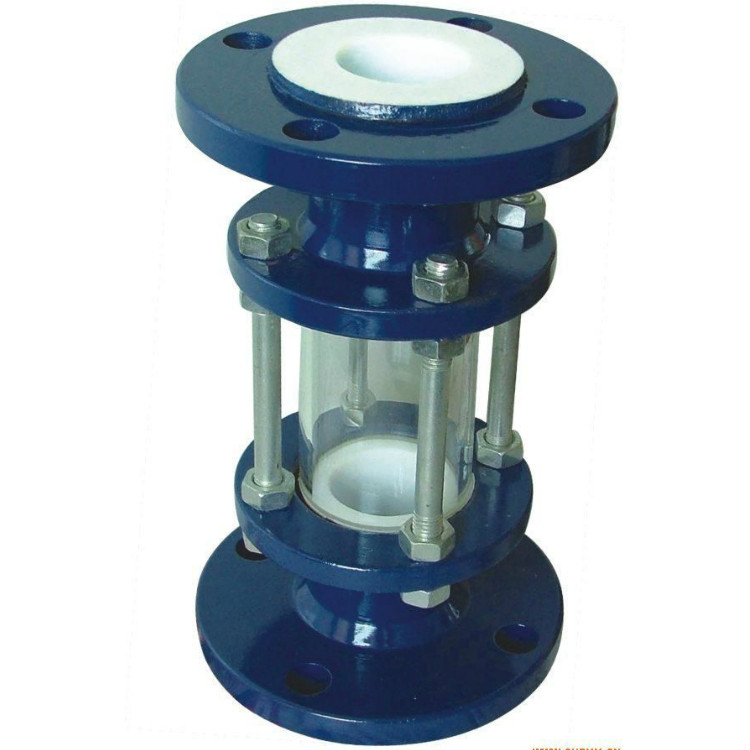

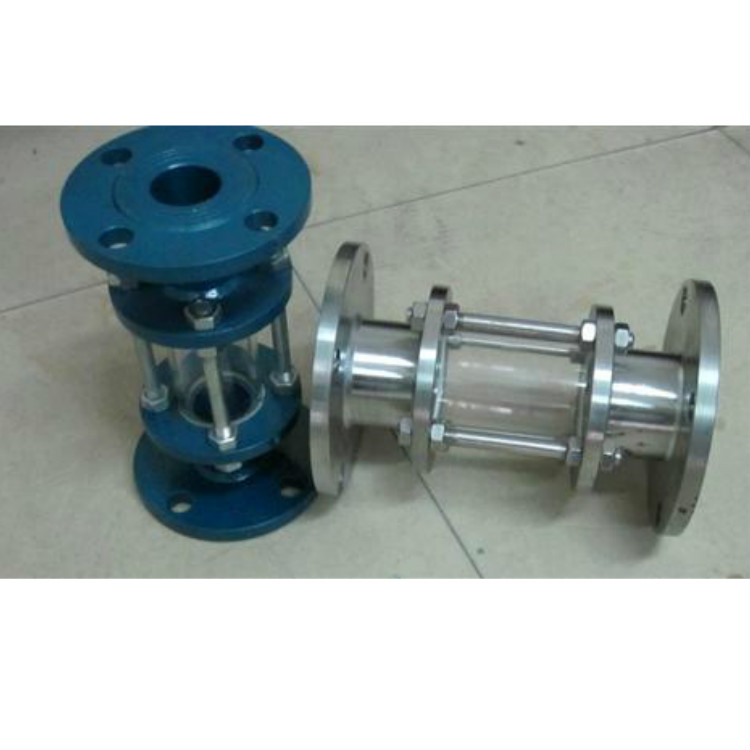

衬四氟视盅产品介绍：
衬氟视镜又名衬里视镜,国家执行标准(HG/T21622-1990).用以观测管路或设备中单元流体的流量、色泽变化，直接监控化工工艺流程。视镜体采用碳钢精铸，内衬氟塑料（F46）， 镜片选用优质钢化玻璃，具有最佳的耐腐蚀性能和机械强度，且有外型美观、强度高、经久耐用的特点。广泛使用于石油、化工、农药、染化、制酸制碱等行业，是目前防腐设备最理想的选择。
衬四氟视盅性能参数：
公称通径 （DN） 25～150 mm
公称压力 （PN） 1.0 MPa
适用温度 -20～120 ℃
衬四氟视盅的结构与材料：
序号 名 称 材 料 序号 名 称 材 料
1 镜片压板 ZG25 4 镜 片 钢化玻璃
2 视镜体 ZG25 5 衬 垫 耐酸石棉板
3 衬里层 F46
衬四氟视盅结构图：
.jpg)
衬四氟视盅安装尺寸：
G | DN | L | D | D1 | D2 | N-Φd |
1/2 | 15 | 250 | 95 | 65 | 46 | 4-Φ14 |
3/4 | 20 | 250 | 105 | 75 | 55 | 4-Φ14 |
1 | 25 | 250 | 115 | 85 | 65 | 4-Φ14 |
11/4 | 32 | 250 | 135 | 100 | 78 | 4-Φ18 |
11/2 | 40 | 250 | 145 | 110 | 85 | 4-Φ18 |
2 | 50 | 250 | 160 | 125 | 100 | 4-Φ18 |
21/2 | 65 | 250 | 180 | 145 | 120 | 4-Φ18 |
3 | 80 | 250 | 195 | 160 | 135 | 4-Φ18 |
4 | 100 | 250 | 215 | 180 | 155 | 8-Φ18 |
5 | 125 | 250 | 245 | 210 | 185 | 8-Φ18 |
6 | 150 | 250 | 280 | 240 | 210 | 8-Φ23 |
衬四氟视盅使用注意事项：
衬氟视镜价格较高，所处的工况环境恶劣，不是有毒有害的化学物质，便是腐蚀性很强各类酸碱或有机溶济，使用不当将会产生重大经济损失和严重后果。正确的使用和维护视镜能延长衬氟视镜的使用寿命，杜绝各类事故的发生，保障管道的正常运行。因此，使用中必须注意下列各点：[1]
1.使用前，仔细阅读产品使用说明书。
2.按铭牌上或说明书上规定的压力、温度、使用介质范围内使用。
3.使用时防止衬氟视镜因温度变化产生过大的管道应力，尽量减小温度变化，并在视镜前后增加U形膨胀节。
4.对于有些介质不稳定且易分解（如某些介质的分解会引起体积膨胀造成工况压力不正常升高）会引起阀门破坏或泄漏，应采取措施消除或限制引起不稳定介质分解的因素。在视镜选型时，应考虑介质不稳定易分解可能造成的工况变化而选择有能自动泄压装置的衬氟视镜。
5.对于有毒、易燃、易爆、强腐蚀性介质管道上的衬氟视镜，严禁在带压状态下更换填料。尽管衬氟视镜在设计上有上密封功能，但也不推荐在带压状态下更换填料。
6.对于具有自燃性介质的管道，要采取措施确保环境温度及工况温度不得超过介质的自燃点，防止因阳光照射或外部火灾发生时带来的危险。
7.对于管道剧烈而长期的振动，要采取措施消除，避免因此而导致氟塑料衬里视镜损坏。
8.衬氟视镜在使用过程中，氟塑料密封面因质地较软，经常会因介质结晶、固体颗粒将密封面损伤，导致密封泄漏，发现后及时整修或更换密封件。
9.衬氟视镜中法兰处一般不加垫片。如遇到中法兰处渗漏，可均匀地拧紧中法兰螺母来消除渗漏。如果是中法兰密封面损坏，则要采取修复密封面和加中法兰垫片来解决。
10.拆卸这类衬氟视镜时，应注意衬氟视镜管道中是何介质，是使用过的，还是新安装的。如使用介质是有毒、易燃、易爆物质，工作人员应戴防护面罩和胶手套，穿防护服按照操作规程作业。避免在拆卸时发生意外，杜绝事故发生。
