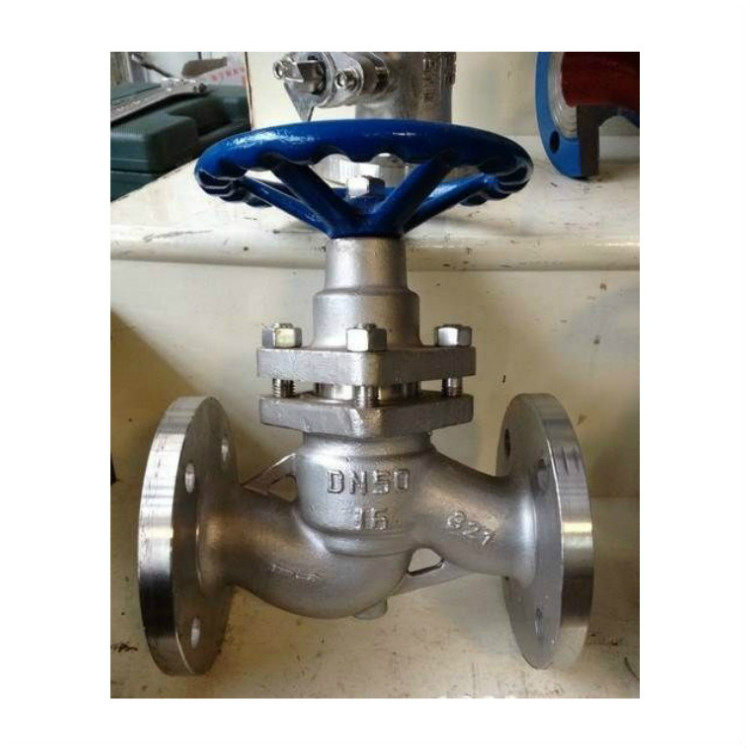

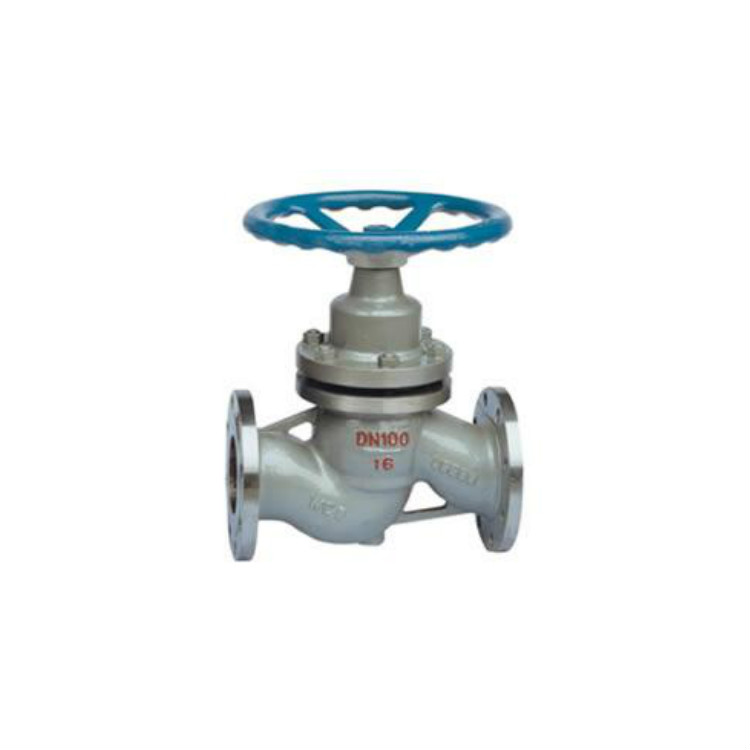

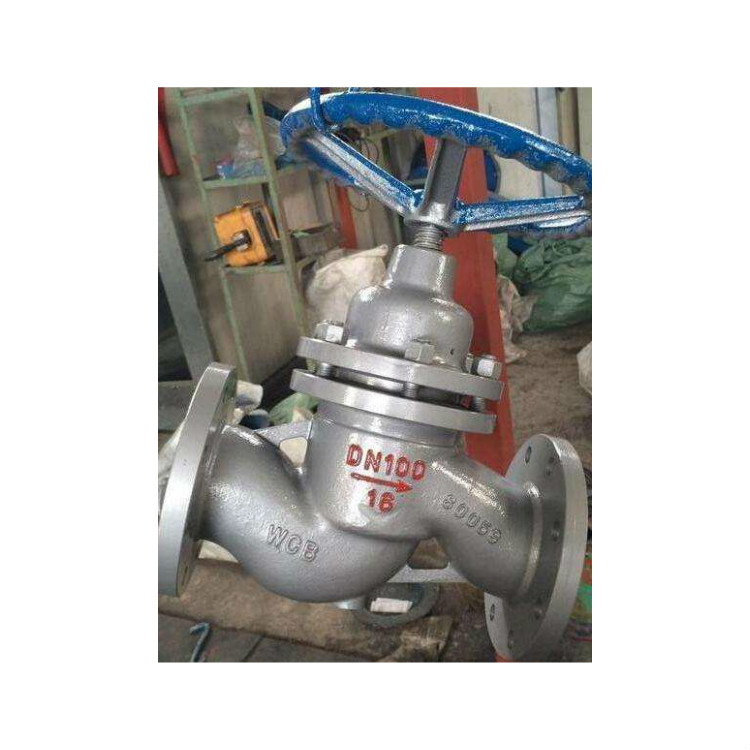

UJ41Y/H/W柱塞截止阀-上海海特泵阀制造有限公司

产品名称：	高压金属密封柱塞阀	产品型号：	UJ41Y(H)
驱动方式：	手动	连接形式：	法兰
结构形式：	直流式	密封材料：	硬质合金、不锈钢
压力范围：	1.6～4.0MPa	公称通径：	DN15-DN400
常用材质：	碳钢、不锈钢	技术咨询：	021-31007323

沪山阀门制造（上海）有限公司是国内著名〖UJ41Y(H)高压金属密封柱塞阀〗制造商，也是国内大型【柱塞阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖UJ41Y(H)高压金属密封柱塞阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。

UJ41Y(H)高压金属密封柱塞阀介绍

一、UJ41Y(H)高压金属密封柱塞阀产品概述

UJ41Y(H)高压金属密封柱塞阀UJ41Y(H)依靠截止阀的原理，阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。直流式柱塞阀通过中柱与密封环间采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封，从而保证了阀门的密封性。
UJ41H-16C性能规范：
公称压力（PN）：1.6Mpa
低压气密封试验压力：0.6Mpa
强度试验压力（PT）：2.4Mpa
适用介质：蒸汽、油品、水

UJ41H（Y）-25性能规范：
公称压力（PN）：2.5-4Mpa
低压气密封试验压力：0.6Mpa
强度试验压力（PT）：3.75-6Mpa
适用介质：蒸汽、油品、水

二、UJ41Y(H)高压金属密封柱塞阀主要连接、结构尺寸

DN(mm) 尺寸（mm）	UJ41H-16C、Y、P、R
DN(mm) 尺寸（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	495	622	698	787	914
H	170	190	210	250	270	300	340	380	420	450	540	640	740	850	970	1100
W	100	100	120	140	160	180	200	240	270	310	340	400	520	640	760	900
D	95	105	115	135	145	160	180	195	215	245	280	335	405	460	520	580
K	65	75	85	100	110	125	145	160	180	210	240	295	355	410	470	525
D1	45	55	65	78	85	100	120	135	155	185	210	265	320	375	435	485
t	14	14	14	16	16	16	18	20	20	22	24	26	30	30	34	36
n-φ	4-14	4-14	4-18	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-23	12-25	12-25	16-25	16-30
重量（千克）	3．5	4．5	5．5	8	11．5	15	21	30	42	55	90	142	210	290	500

DN(mm) 尺寸（mm）	UJ41H（Y）-25C、P、R
DN(mm) 尺寸（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	495	622	698	787	914
H	170	190	200	230	260	280	300	370	400	420	510	590	710	830	950	1080
W	100	100	120	140	160	180	200	240	270	310	340	400	520	540	780	900
D	95	105	115	135	145	160	180	195	230	270	200	375	445	510	570	655
K	65	75	85	100	110	125	145	160	190	220	250	320	385	450	510	585
D1	39	50	57	65	75	87	109	120	148	175	203	259	312	363	421	473
t	16	16	16	18	18	20	22	22	24	22	30	38	42	46	52	58
n-φ	4-14	4-14	4-18	4-18	4-18	4-18	4-18	8-18	8-23	8-25	8-25	12-30	12-34	16-34	16-34	16-41

DN(mm) 尺寸（mm）	UJ41H-40C、Y、P、R
DN(mm) 尺寸（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	533	622	711	838	914
H	170	190	210	250	270	300	340	380	420	460	540	640	740	850	980	1100
W	100	100	120	140	160	180	200	240	280	310	340	400	520	640	760	900
D	95	105	115	135	145	160	180	195	230	270	300	360	425	485	550	610
K	65	75	85	100	110	125	145	160	190	220	250	310	370	430	490	550
D1	45	55	65	78	85	100	120	135	160	188	218	278	332	390	448	505
t	16	16	16	18	18	20	22	22	24	28	30	34	36	40	44	48
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-23	8-25	8-25	12-25	12-30	16-30	16-34	16-34
重量（千克）	3.5	4.5	5.5	8	11.5	15	21	30	42.5	57	91	150	220	300	550
