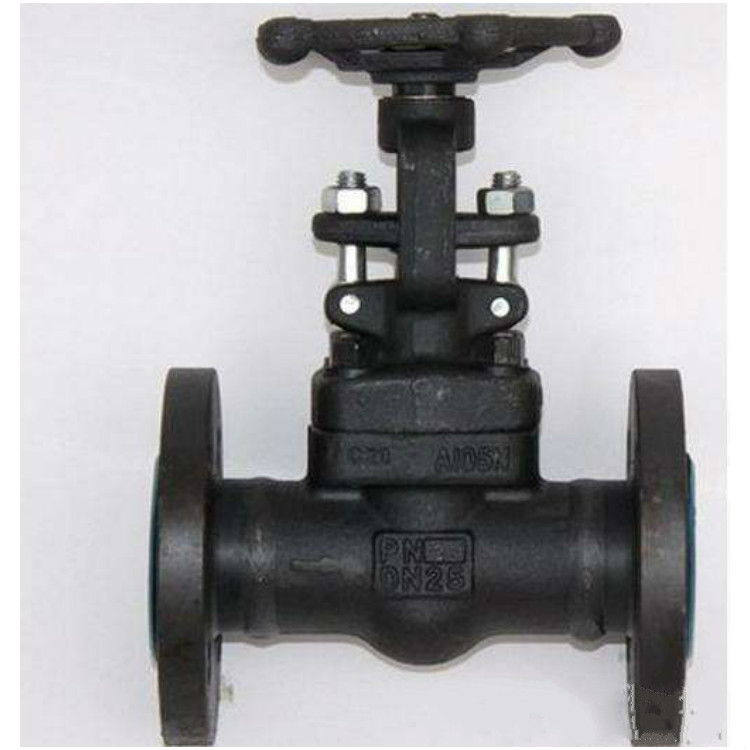

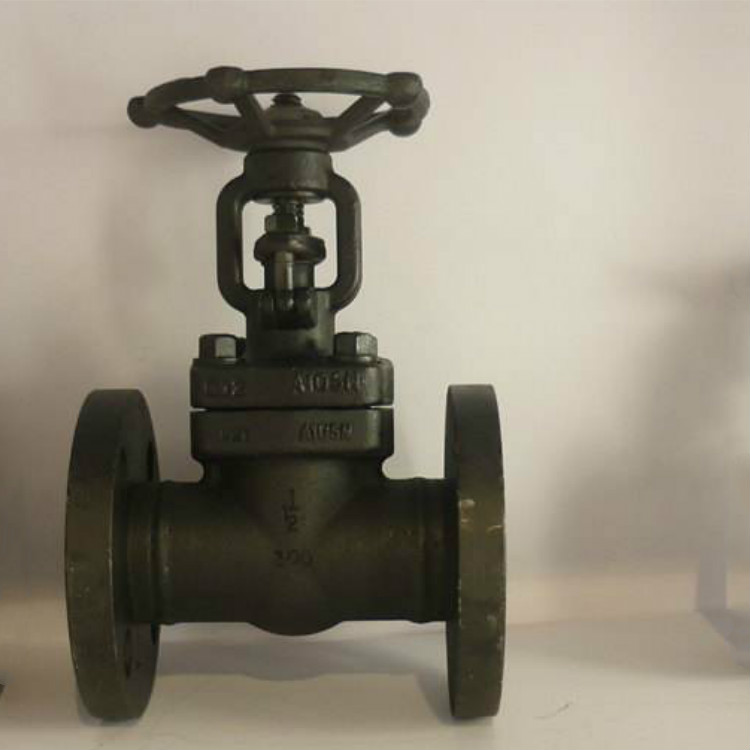

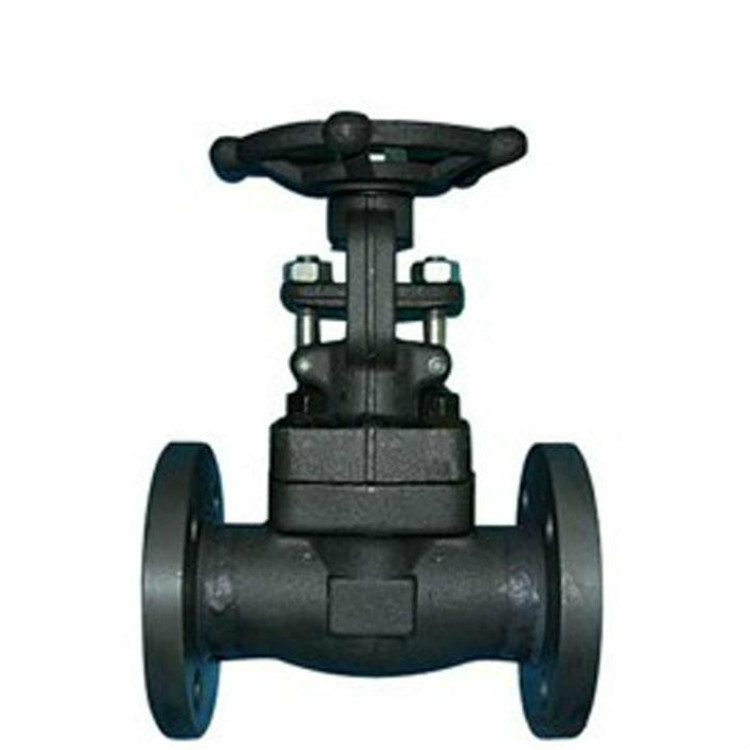

一、Z41Y锻钢法兰闸阀概述： 锻钢闸阀有三种阀盖设计形式.*种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片（316夹柔性石墨制造）密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是自密封阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封。二、Z41Y锻钢法兰闸阀结构特点： 1.锻钢阀门适用于公称压力为PN2.5、4.0、10.0、14.0、25.0Mpa，公称通径为DN10～50mm的中高温、中高压阀门。适用介质为水、氮氢混合气体、尿素以及甲胺液等。2.阀杆与阀杆螺母为梯形螺纹传动，螺纹符合GB5796的规定。阀杆头部设计有锥形的上密封面，当阀门全开时与阀盖的上密封座严密吻合，无外泄漏。3.阀体、阀盖等承压件采用整体锻造（胎模型锻），阀体法兰也可采用焊接形式。阀门的连接形式有法兰连接、承插焊连接和内螺纹连接。4.阀座与阀体的连接有螺纹连接、焊接、在阀体上对堆焊合金层或不锈钢阀门直接在阀体上加工而成。堆焊层厚度大于等于2mm。5.对于公称压力大于15.0Mpa的锻钢阀门采用压力自紧式密封结构，填料箱及闸板均采用整体锻造加工，保证受压强度。6.锻钢阀门适用于公称压力为PN2.5、4.0、10.0、14.0、25.0Mpa，公称通径为DN10～50mm的中高温、中高压阀门。适用介质为水、氮氢混合气体、尿素以及甲胺液等。7.阀杆与阀杆螺母为梯形螺纹传动，螺纹符合GB5796的规定。阀杆头部设计有锥形的上密封面，当阀门全开时与阀盖的上密封座严密吻合，无外泄漏。8.阀体、阀盖等承压件采用整体锻造（胎模型锻），阀体法兰也可采用焊接形式。阀门的连接形式有法兰连接、承插焊连接和内螺纹连接。9.阀座与阀体的连接有螺纹连接、焊接、在阀体上对堆焊合金层或不锈钢阀门直接在阀体上加工而成。堆焊层厚度大于等于2mm。10.对于公称压力大于15.0Mpa的锻钢阀门采用压力自紧式密封结构，填料箱及闸板均采用整体锻造加工，保证受压强度。三、Z41Y锻钢法兰闸阀设计与制造标准：1.设计与制造：ANSIB16.34 API600 API6022.法兰尺寸：ANSIB16.53.压力温度：ANSIB1.20.14.结构长度：ANSIB16.105.对焊连接尺寸：ANSIB16.116.检验与试验：API598四、Z41Y锻钢法兰闸阀产品材料：序号 零件名称 CS to ASTM AS to ASTM SS to ASTM Type A105 Type F22 Type F304（L） Type F316（L） 1 阀体 A105 A182 F22 A182 F304（L） A182 F316（L） 2 阀座 A276 420 A276 304 A276 304（L） A276 316（L） 3 闸板 A276 410 & 430 A182 F304 A182 F304（L） A182 F316（L） 4 阀杆 A182 F6 A182 F304 A182 F304（L） A182 F316（L） 5 垫片 Corrugated SS+graphite SS+PTFE 6 阀盖 A105 A182 F22 A182 F304（L） A182 F316（L） 7 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M 8 销钉 A276 420 A276 304 9 填料压套 A276 410 A182 F304（L） A182 F316（L） 10 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M 11 填料压板 A105 A182 F11 A182 F304（L） A182 F316（L） 12 螺母 A194 2H A194 4 A194 8 A194 8M 13 阀杆螺母 A276 420 14 锁紧螺母 A194 2H A194 4 A194 8 A194 8M 15 铭牌 SS 16 手轮 A197 17 润滑垫片 A473 431 18 填料 Flexible Graphite PTFE 适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等 适用温度 -29℃～425℃ -29℃～550℃ -29℃～180℃ 备注：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。CS=碳钢；AS=合金钢；SS=不锈钢Z41Y锻钢法兰闸阀连接尺寸： ANSI 150Lb NPS 1/4 3/8 1/2 3/4 1 11/4 11/2 2 L - - 108 117 127 140 165 178 L1 79 79 79 92 111 120 120 140 H 169 169 169 193 230 246 283 330 D0 100 100 100 100 125 160 160 180 Wt - - 5 6.1 8.4 14.3 15.4 22.7 Wt1 2.2 2.4 2.4 2.4 4.8 6.1 7.2 11.2 ANSI 300Lb NPS 1/4 3/8 1/2 3/4 1 11/4 11/2 2 L - - 140 152 165 178 190 216 L1 79 79 79 92 111 120 120 140 H 169 169 169 193 230 246 283 330 D0 100 100 100 100 125 160 160 180 Wt - - 5.2 6.3 8.6 14.5 15.6 22.8 Wt1 2.2 2.4 2.4 2.4 4.8 6.1 7.2 11.2 ANSI 600Lb NPS 1/4 3/8 1/2 3/4 1 11/4 11/2 2 L - - 165 190 216 229 241 292 L1 79 79 79 92 111 120 120 140 H 169 169 169 193 230 246 283 330 D0 100 100 100 100 125 160 160 180 Wt - - 5.9 7.5 10.2 16.7 17.4 28.7 Wt1 2.2 2.4 2.4 2.4 4.8 6.1 7.2 11.2 ANSI 800Lb NPS 1/4 3/8 1/2 3/4 1 11/4 11/2 2 L1 79 79 79 92 111 120 120 140 H 169 169 169 193 230 246 283 330 D0 100 100 100 100 125 160 160 180 Wt1 2.2 2.4 2.4 2.4 4.8 6.1 7.2 11.2
