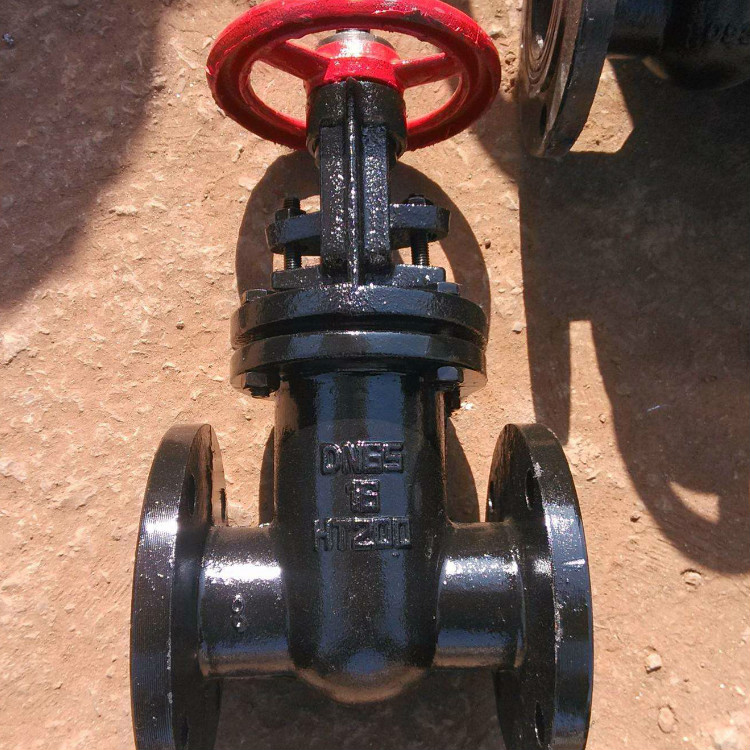

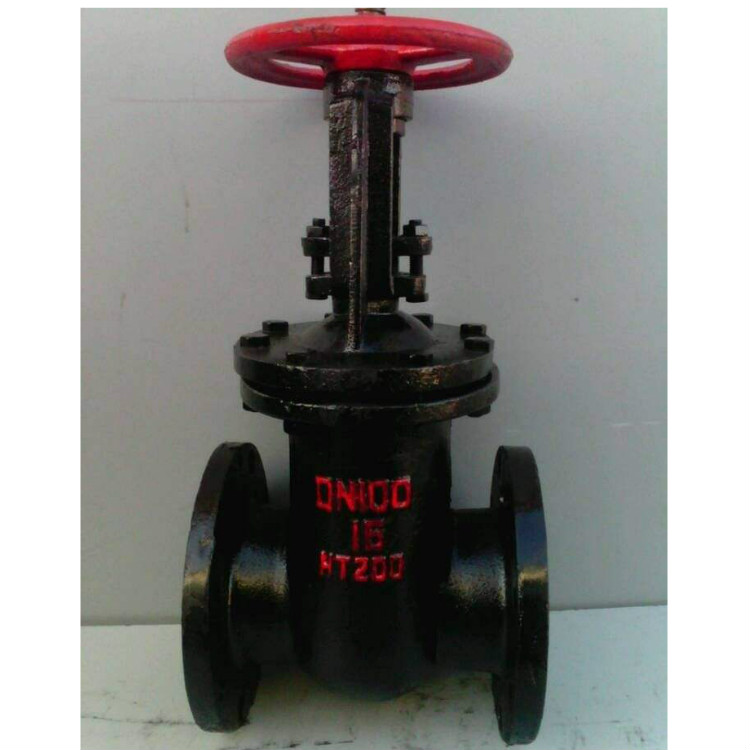

Z41T-10/16明杆楔式闸阀,铸铁闸阀


Z41T明杆铸铁闸阀产品简介

Z41T明杆铸铁闸阀广泛适用于石油、化工、制药、电力等行业,在公称压力≤1.0MPa的蒸汽、水、油类介质的管路上作启闭用。暗杆闸阀,驱动方式可选用手动、蜗轮、气动、电动,连接方式可选用法兰,结构形式可选用楔式,密封结构可选用软密封、硬密封,压力范围PN0.1-2.5Mpa,公称通径为DN50-700mm,材质可选用灰铸铁、球墨铸铁。



Z41T明杆铸铁闸阀性能规范:

型    号:Z41T-1.0\1.6

公称压力:1.0Mpa-16Mpa

强度试验(水):Mpa2.4

密封试验(水):Mpa1.8

适用介质:水,蒸汽,油,煤气,轻纺以及城建等行业。

使用温度:≤200℃。



Z41T明杆铸铁闸阀特点:

Z41T明杆闸阀又叫旋转杆闸阀 ( 亦叫暗杆楔式闸阀)。阀杆螺母设在闸板上,手轮转动带动阀杆转动 , 而使闸板提升,通常在阀杆的底端有梯形螺纹,通过阀门底端的螺纹以及阀瓣上的导槽,将旋转运动变为直线运动,也就是将操作转矩变为操作推力。开启阀门时,当闸板提升高度等于阀门通径的1:1倍时,流体的通道完全畅通,但在运行时,此位置是无法监视的。实际使用时,是以阀杆的顶点作为标志,即开不动的位置,作为它的全开位置。为考虑温度变化出现锁死现象, 通常在开到顶点位置上,再倒回 1/2~1圈,作为全开阀门的位置。因此,阀门的全开位置,按闸板的位置(即行程)来确定。



Z41T明杆铸铁闸阀优点:

1.流动阻力小。阀体内部介质通道是直通的,介质成直线流动,流动阻力小。

2.启闭时较省力。是与截止阀相比而言,因为无论是开或闭,闸板运动方向均与介质流动方 向相垂直。

3.高度大,启闭时间长。闸板的启闭行程较大,降是通过螺杆进行的。

4.水锤现象不易产生。原因是关闭时间长。



Z41T-10型明杆楔式闸阀主要技术参数


型号
公称压力MPa
试验压力MPa
工作温度
使用介质
密封
强度
Z41H-10
1.0
1.1
1.5
≤100-200℃
水、蒸汽、油
Z41W-10
Z41T-10
Z41T-16
1.6
1.76
2.4
≤200℃
水、蒸汽、油
Z41W-16
Z41H-16C
Z41T-16C
Z41W-16C

Z41T-10型明杆楔式闸阀主要零件材料

型号
阀体、阀盖、闸板
密封圈
阀 杆
填 料
Z41H-10
灰铸铁、铸 钢


不锈钢
碳钢、不锈钢

浸油石棉盘根

Z41W-10
Z41T-10
Z41T-16
Z41W-16
Z41H-16C
Z41T-16C
Z41W-16C

Z41T-10型明杆楔式闸阀主要外形尺寸


undefined

口 径
DN(mm)

Z41T-10

Z41T-16(C)

L

D

H

D0

L

D

H

D0

40

165

145

300

160

240

345

200

160

50

180

160

300

180

250

355

240

180

65

195

180

340

180

265

375

240

180

80

210

195

360

200

280

435

280

200

100

230

215

400

200

300

500

320

200

125

255

245

500

240

325

615

360

240

150

280

280

550

240

350

675

360

240

200

330

335

620

320

400

750

400

320

250

380

390

700

320

450

970

450

320

300

420

440

800

400

500

1145

560

400

350

450

500

950

400

550

-

-

400

400

480

565

1050

500

600

-

-

500

450

510

615

1175

500

650

-

500

500

540

670

1410

720

700

-

-

720

600

600

780

1550

720

750

-

-

720

700

660

895

1800

800

-

-

-

800

800

720

1010

2170

-

-

-

-

-

900

780

1110

2300

-

-

-

-

-

1000

840

1220

2600

-

-

-

-

-

1200

960

1450

-

-

-

-
