闸阀产品简介：

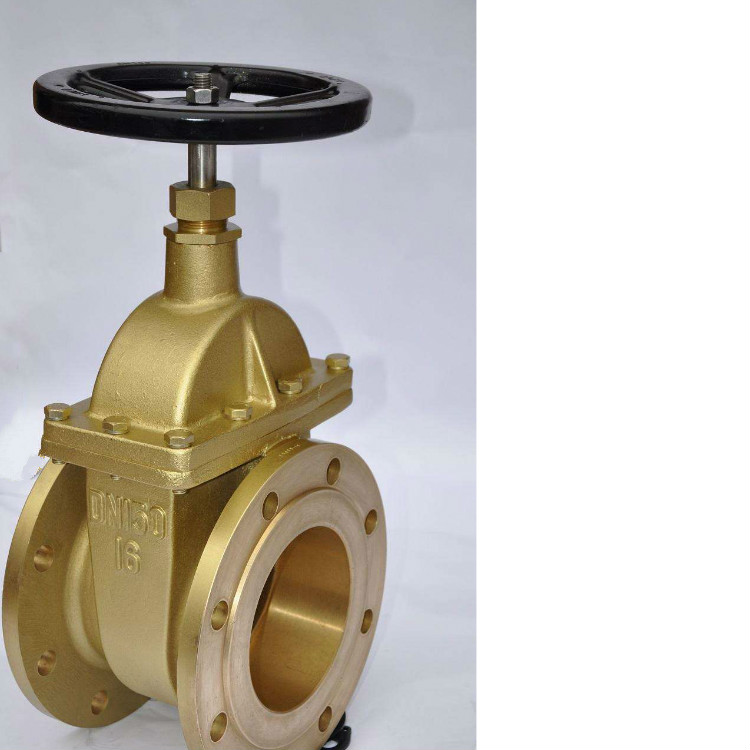

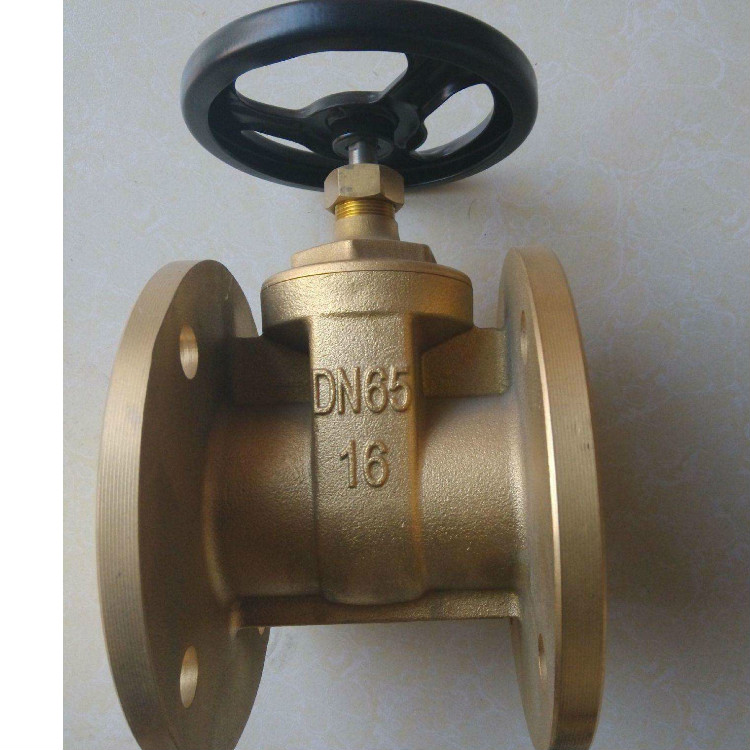

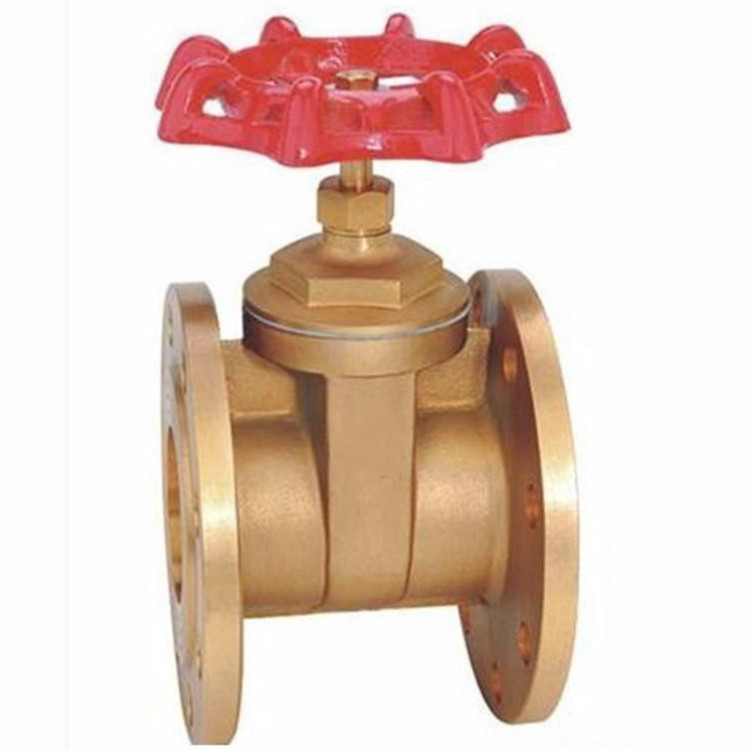

黄铜法兰闸阀Z45W-16T分变压器专用型(中型)和通用重型,采用法兰连接结构,阀杆采用封闭式设计,在管道起切断介质用，即全开或全关使用。一般应用与建筑、电力、市政等的水暖系统、变压器油系统等.黄铜法兰闸阀Z45W-16T两种型,还有一种形体较大,一般口径在DN125-DN300之间,适合用于水等非腐蚀性介质.本产品整体采用优质黄铜锻压后,再经过精良的数控机床精加工.在出厂前经过严格试压、检验等,确保出厂的产品质量达到国标要求.

闸阀主要性能与特点：

1.适合用于水、油、气体等，具有防腐性。

2.丝口阀盖，一般应用于低压工况。

3.单闸板结构，闸板上升后成全通径流量，流量大。

阀门的主要零件材料选用:

阀体/阀盖：黄铜 CW617N HPB59-1

闸板及内件：黄铜 CW617N HPB59-1

填料密封：PTFE聚四氟

手轮：铸铁

阀门外型结构及连接端尺寸参考：

DN	SIZE	L	H	D	K	D1	n-φd
15	1/2	81	78	95	65	58	4-14
20	3/4	90	87	105	75	58	4-14
25	1	112.5	105	115	85	71	4-14
32	1 1/4	113	120	140	100	78	4-18
40	1 1/2	119	125	150	110	97	4-18
50	2	119	140	155	125	107	4-18
65	2 1/2	137	172	180	145	126	4-18
80	3	158	196	195	160	175	8-18
100	4	174	245	215	180	193	8-18

以上黄铜法兰闸阀资料仅做参考，具体资料请与我公司联系，我们期待您的来电，来函。我们郑重承诺所生产的产品质量可靠，一年如出现质量问题保修包换。
