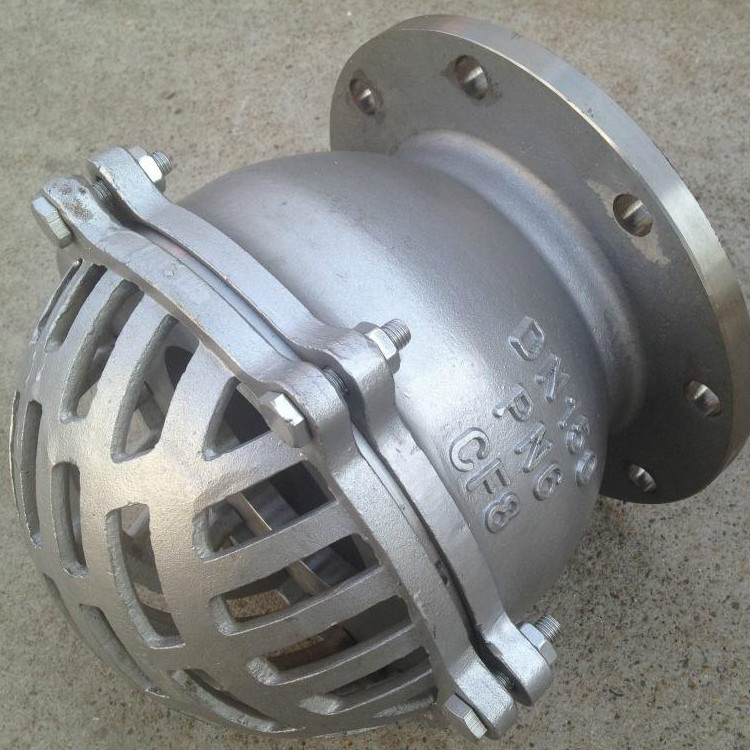

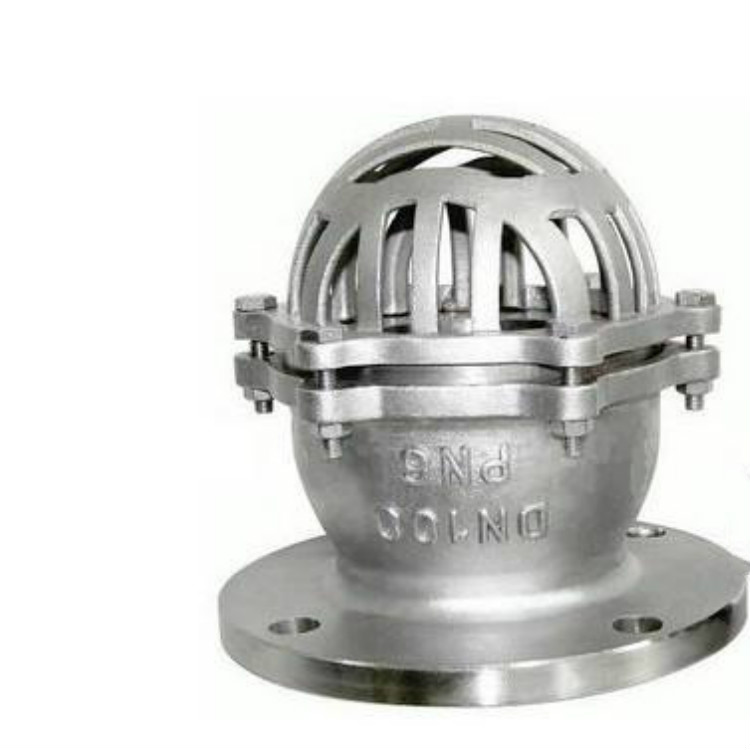

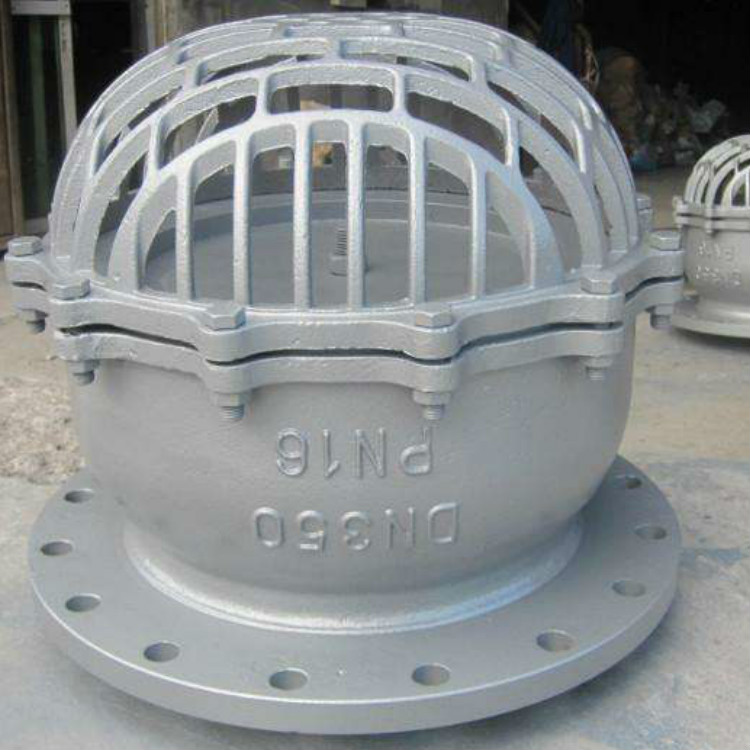

不锈钢底阀是一种节约能源的阀门，一般安装在水泵水下吸管的底端。限制水泵管内液体返回水源，起着只进不出的功能。阀盖上有很多个进水品和加强筋，起到了不易堵塞，主要应用在抽水的管路上。水道和支承的作用.口径有单瓣、双瓣、多瓣型。在流体的压力作用下，阀瓣打开水，当示停后出口管内的压力将阀瓣迅速关闭，液体将不会倒回水源，起到了即畅通抽水又节约水能损失的作用。
二、产品详情：
产品型号：H42W
产品口径：DN(mm)15-400
工作压力：1.0Mpa-42.0Mpa。
工作温度：-196℃-650℃。
连接方式：螺纹、法兰、焊接、卡套、卡箍。
驱动方式：手动、气动、电动。
H42W不锈钢底阀制造标准：中国GB、美标API、德标DIN、日本JIS、JPI、英标BS生产。H42W不锈钢底阀材质：铸铁、铸钢、碳钢、锻钢、不锈钢、304、316、316L、低温钢等。
H42W不锈钢底阀广泛应用于水处理设备、化工设备、石化设备、石油设备、造纸设备、采矿设备、电力设备配套、液化气设备、食品设备、制药设备、给排水设备等领域。
三、外形及连接尺寸(mm)：
型号 | 公称压力
DN（mm） | 尺寸（mm） | 重量kg |
D | D1 | D2 | b-f | Z-фd | D0 | H0 | h |
H42W-2.5 | 50 | 140 | 110 | 90 | 16-3 | 4-14 | 132 | 17 | 135 | 3.6 |
65 | 160 | 130 | 110 | 16-3 | 4-14 | 167 | 25 | 175 | 6 |
80 | 165 | 150 | 125 | 18-3 | 4-18 | 196 | 32 | 190 | 8 |
100 | 205 | 170 | 145 | 18-3 | 4-18 | 243 | 40 | 225 | 13.5 |
125 | 235 | 200 | 175 | 20-3 | 8-18 | 274 | 43 | 270 | 18 |
150 | 260 | 225 | 200 | 20-3 | 8-18 | 311 | 58 | 303 | 23.5 |
200 | 315 | 280 | 255 | 22-2 | 8-18 | 402 | 65 | 380 | 45 |
250 | 370 | 335 | 310 | 24-3 | 12-18 | 458 | 84 | 500 | 75 |
300 | 435 | 395 | 362 | 24-4 | 12-23 | 515 | 90 | 540 | 110 |
350 | 485 | 445 | 412 | 26-4 | 12-23 | 600 | 130 | 600 | 164 |
400 | 535 | 495 | 462 | 28-4 | 16-23 | 650 | 160 | 710 | 200 |
