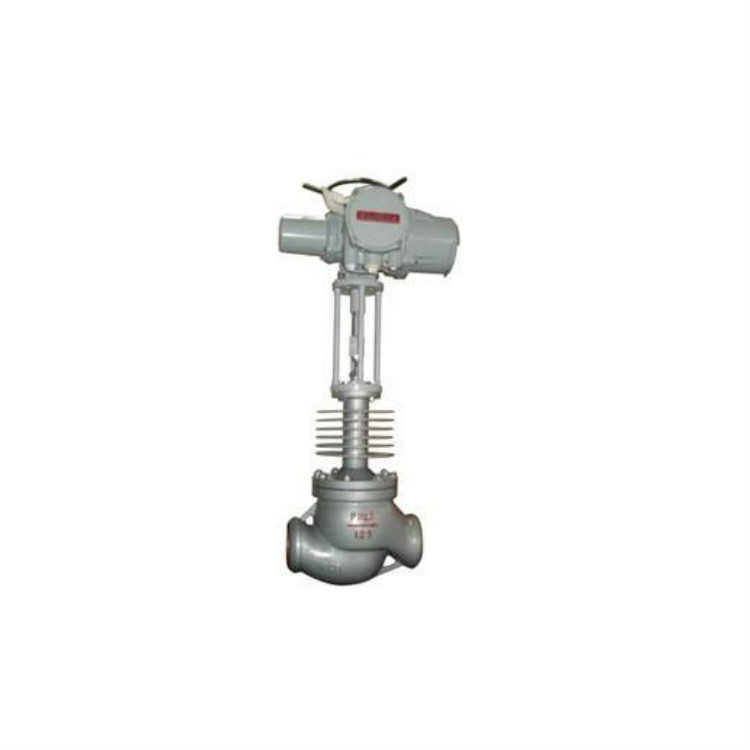

T967Y电动调节阀

下一条：V230自力式压力调节阀

上一条：T40手动调节阀

产品概况应用案例

T967Y型电动调节阀概述
T967系列电动调节阀，笼式套筒柱塞阀芯。可承受较大压差，工作时不易产生振动，调节性能好，使用寿命长，适用于锅炉给水旁路管道上，调节给水流量。

T967Y型电动调节阀主要零件材料

序号	零件名称	材料
1	阀体	WCB
2	阀芯	1Cr18Ni9Ti
3	套筒	1Cr18Ni9Ti
4	支架	WCB
5	阀杆	38CrMoALA

T967Y型电动调节阀主要性能参数

型号	公称通径 DN(mm)	设计压差 ΔP(MPa)	最大流通面积 (cm²)	适用介质	工作温度℃	工作行程 (mm)	最大流量t/h	电动执行器
T967Y-200	20	4.5	4.87	水、蒸汽	425	16	15	DKZ-310
	25	4.5	5.3			16	18
	32	4.5	5.9			16	21
	40	3.92	6.38			25	28
	50	3.92	6.83			25	35
	80	3.7	9.57			40	55	DKZ-410
	100	3.7	15.2			40	100	DKZ-410
	150	3.32	21.4			60	190	DKZ-510
	175	3.32	29.83			60	280	DKZ-510

T967Y型电动调节阀主要外形及连接尺寸

型号	公称通径 DN(mm)	L	H	H1	D1	D
T967Y-200	20	220	780	130	22	43
	25	230	800	137	25	50
	32	260	830	145	32	60
	40	300	845	158	40	73
	50	350	870	170	50	85
	80	470	1050	195	93	125
	100	550	1150	218	113	140
	150	650	1270	260	166	193
	175	700	1330	315	186	225
