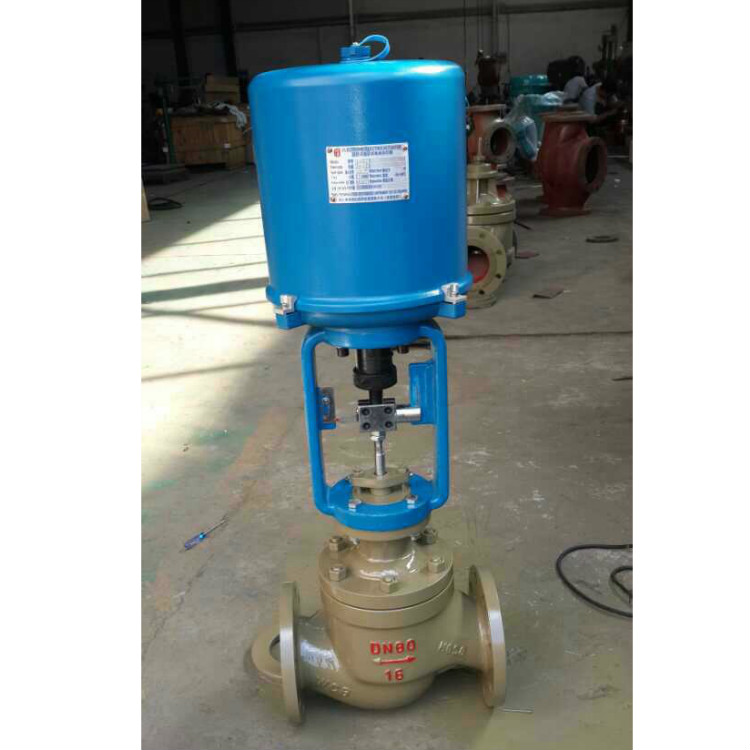

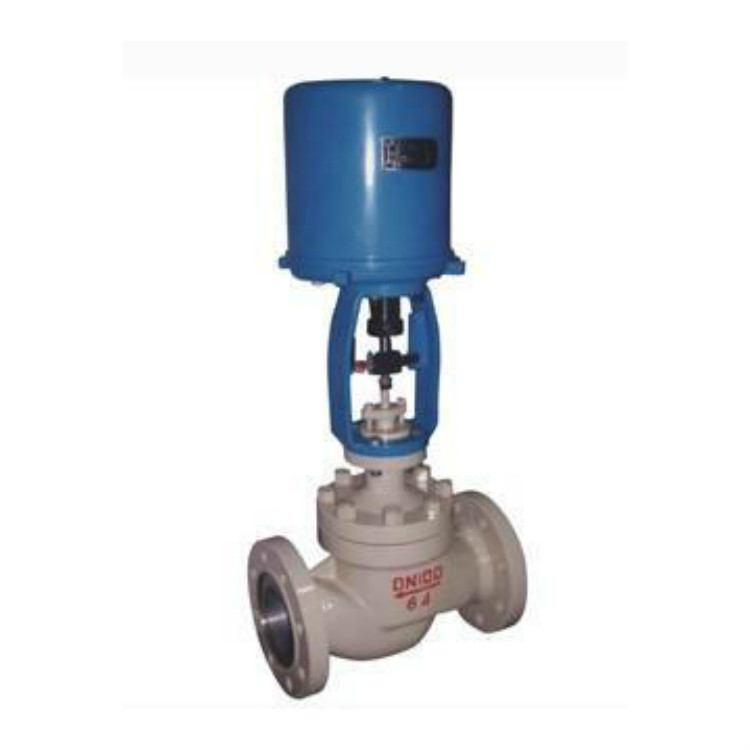

ZDLM套筒电动调节阀采用圆筒型薄壁窗口形阀芯导向。配用DKZ直行程电动执行机构，接受0～10或4～20mA.DC信号驱动阀门启闭。其中电动高温套筒调节阀用于将两种流体混合成第三种流体，或不同温度的同种流体，混合成同一温度流体。三通分流阀将一种流体分成两路流体。

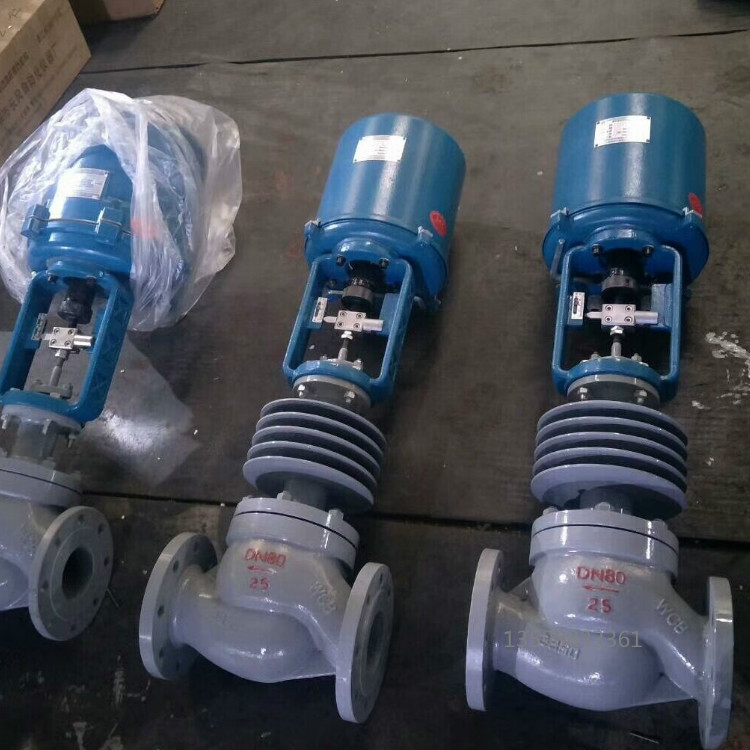

电动高温套筒调节阀口径由25mm至200mm，公称压力有1.0、1.6、4.0、6.4MPa，温度范围-60℃至450℃，控制信号为0～10或4～20mA.DC。配用不同的执行机构可分为普通型和电子型两种。
公称通径 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
额定流量系数 KV | 合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 |
分流 |
|
|
|
|
| 85 | 135 | 210 | 340 | 535 |
额定行程 (mm) | 16 | 25 | 40 | 60 |
|
流量特性 | 直线抛物线 |
|
工作温度 (℃) | 普通型：铸铁： -20～200、铸钢：-40～250、铸不锈钢：-60～250散热型：铸钢： -40～450、铸不锈钢：-60～450 |
|
介质温度 (℃) | 200以下(对合流阀而言) |
|
固有可调比 R | 30 |
|
公称压力 PN(MPa) | 1.0 1.6 4.0 6.4 |
|
允许泄漏量 | 硬密封：Ⅳ级软密封：VI级 |
|
作用方式 | 电开、电关 |
|
信号范围 (mA.DC) | 0～10 4～20 |
|
电源电压 | 220V、50H Z 380V、50H Z 24V、AC/DC |
|
环境温度 (℃) | 伺服放大器： 5～45 执行机构：-10～55 |
|
全行程时间S | 普通型 | 12.5 | 20 | 32 | 48 |
|
电子型 | 30 | 30 | 48 | 60 |
|
消耗功率(W) | 普通型 | 28 | 35 |
|
电子型 | , 6 | 15 | 25 | 40 |
它的相关结构图：
订货须知
1.产品型号与名称 2.公称通径DN(mm) 3.公称压力
4.流量特性 5.阀体材质 6.额定流量系数
7.介质种类和温度范围 8.阀前后压力(压差) 9.电源电压和控制信号
10.其它特殊要求
