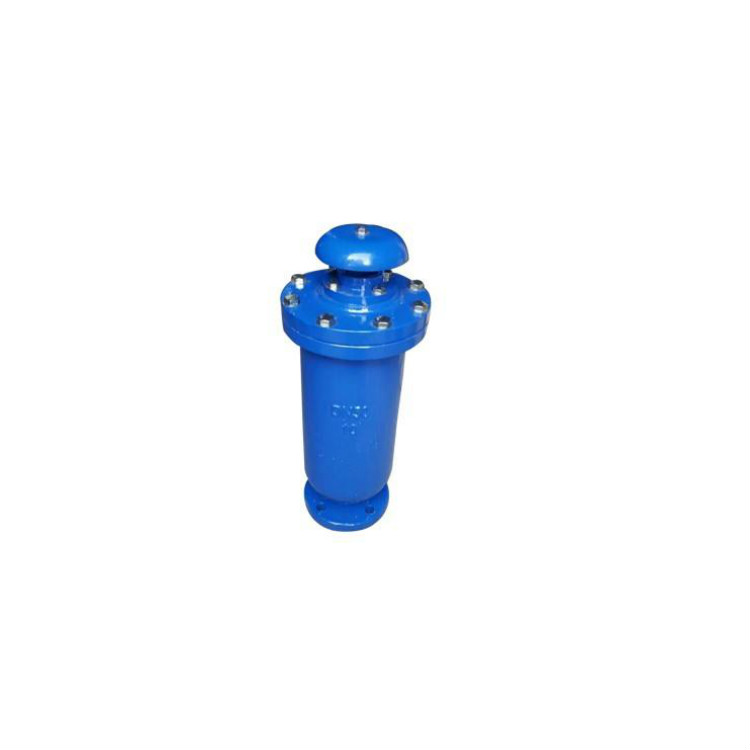

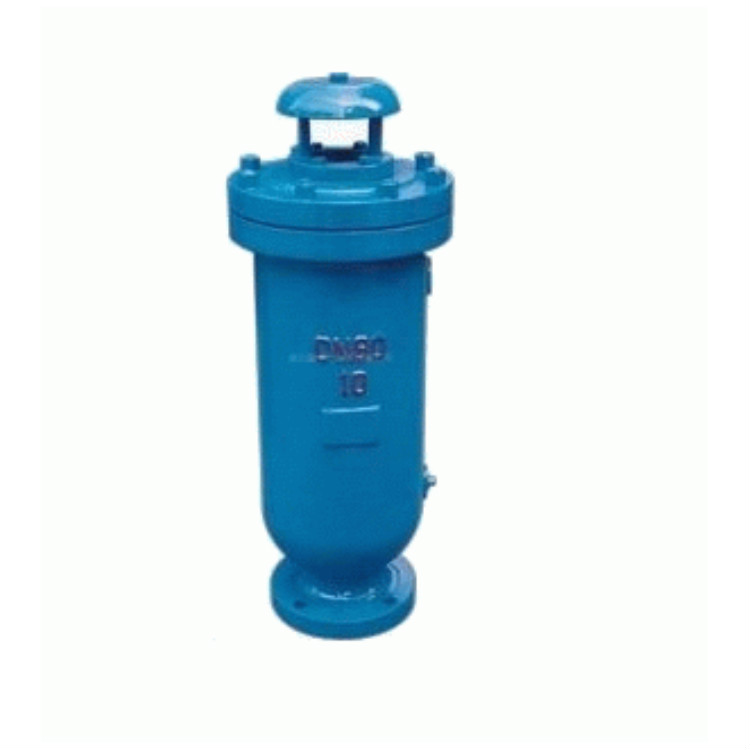

SCAR污水复合式排气阀产品概述：SCAR污水复合式排气阀用于污水、河水带有泥沙等管道上的最高点或有闭气的地方，靠排除管内的气体来疏通管道，达到正常工作。如不装排气阀，管道随时出现气阻，就产生管道出水容量达不到设计要求。
性能及优势：
1、浮球控制在下部，使污物只能在阀体下部污物不会缠绕上部排气口上，不会影响密封性能。
2、本产品是专用污水管道工程的排气阀。
3、浮球为不锈钢，使用寿命长，安全可靠。
4、能够排除管道中的气体，减少阻力，节约能源。
5、当管道负压时，能快速自动吸气，防止管道破裂。
工作原理：
管内污水在运作时，该阀活瓣停在定位架下部，进行大量排气，当空气排完时，污水进入阀内，球浮起，传动活瓣到关闭，停止排气。管内在运作时会自然产生少量气体，这些气体会集中到管内上部，到相当程度，阀内污水下降，浮球顺水下降，气从小孔排出。如出现停电、停泵，管内水流空时随时出现负压，浮球顺水下降，打开小孔带动大孔进行大量补气，确保管道安全。SCAR排气阀与CARX排气阀原理一样，只是结构略作改动，杠杆机构稍有改进,这样把浮球控制在下部，使污物只能在阀体下部污物不会缠绕上部排气口上，不会影响密封性能。次产品是专用污水管道工程的排气阀。
技术参数：
1、尺寸：DN40-DN250
2、连接：法兰式
3、工作压力：1.0Mpa
4、介质：清水、污水
5、使用温度：常温
6、阀体：铸铁、铸钢、不锈钢
7、浮球与活瓣：不锈钢
8、密封材料：丁晴橡胶
注：排气阀在使用过程中压力不能低于0.02Mpa，如低于0.02Mpa，排气阀容易出现漏水。必须配一只阀门作为检修用。
主要外形及连接尺寸：
公称通径 DN(mm) | D | D1 | D2 | H | Z-∮d |
50 | 160 | 125 | 205 | 495 | 4-18 |
80 | 195 | 160 | 270 | 600 | 4-18 |
100 | 215 | 180 | 285 | 760 | 8-18 |
150 | 280 | 240 | 340 | 860 | 8-22 |
200 | 335 | 295 | 400 | 1010 | 8-22 |
250 | 390 | 350 | 465 | 1210 | 12-22 |
SCAR污水复合式排气阀结构图：
