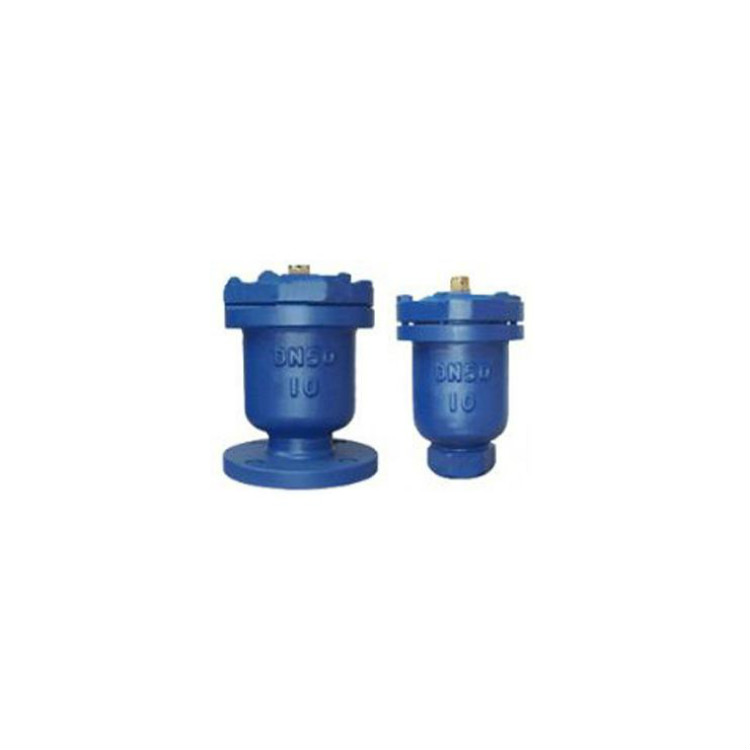

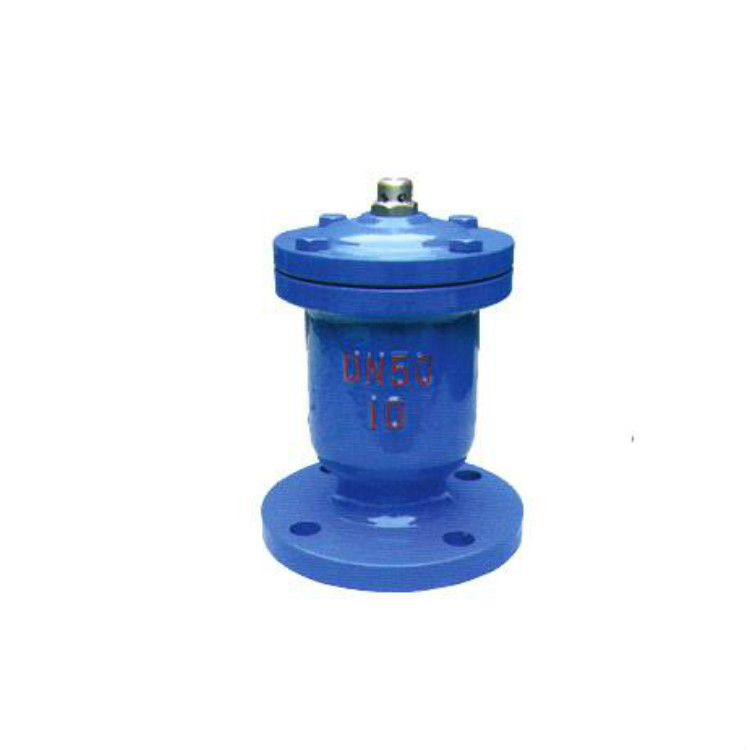

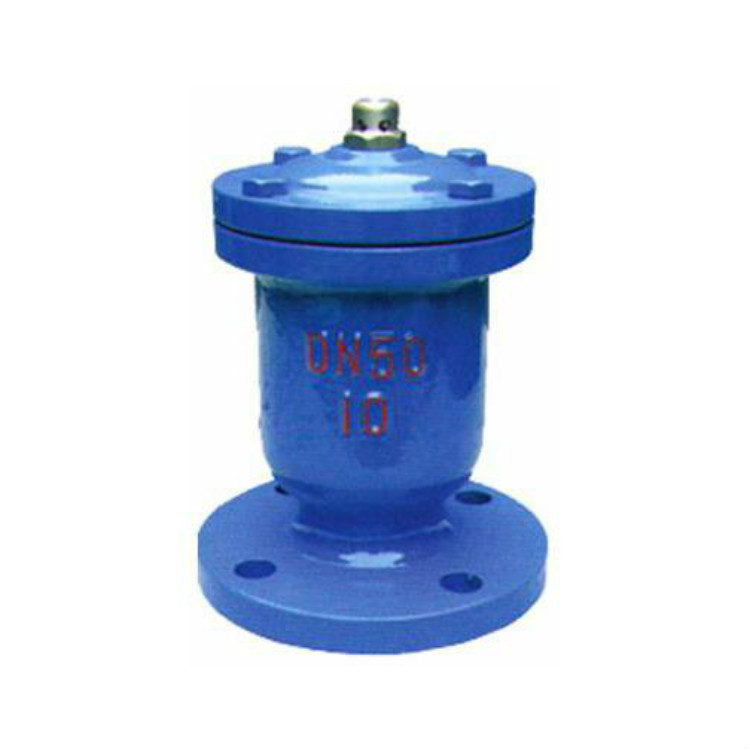

QB1单口自动排气阀产品概述：
QB1单口自动排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。用于小口径管道上(管子为φ50-200)，它作为管道的排气作用，使管道不会出现闭气、气阻，如水泵停电时管内随时会出现负压力，自动吸气可保护管道安全。适用于温度不超过100℃的水、热水管道上使管道内的空气全部排出。安装双口排气阀，底下一定要安装一只保护阀门、球阀（Q41F-16），以免检验停水。
当需要排出管道内的气体时，管道内的空气在水的压强作用下进入体腔内，并从排气嘴排出，随之管道内的水充满体腔内，使浮球在水的浮力作用下，向上移动将排气嘴堵塞，达到自行密封，管道在正常行中，水中的空气在压强的作用下，不断排入排气阀的体腔上部，迫使浮球下降，离开原来密封位置，这时空气又从排气嘴排出，随之，浮球又恢复到原来位置自密封，因此，排气阀在正常工作中阀门始终是开着的，浮球不断重复上述动作，空气不断排出。当需要检修或清扫体腔时，应将阀门关闭。
主要零配件
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
阀体 | 空心球 | 密封垫 | 阀盖 | 排气咀 | 垫圈 | 螺母 | 双头螺柱 |
主要外形连接尺寸
型号 | 公称通径Dg | 主要及连接尺寸 | 阀体材料 |
D | D1 | D2 | H | 介质 |
QB1-10法兰式 | 15 | 195 | 160 | 85 | 330 | 水 | 铸铁、铸钢 |
20 | 195 | 160 | 85 | 330 | 水 | 铸铁、铸钢 |
25 | 195 | 160 | 85 | 330 | 水 | 铸铁、铸钢 |
QB1-10丝口式 | 1/2" | | | | 280 | 水 | 铸铁、铸钢 |
3/4" | | | | 280 | 水 | 铸铁、铸钢 |
1" | | | | 280 | 水 | 铸铁、铸钢 |
11/4" | | | | 280 | 水 | 铸铁、铸钢 |
11/2" | | | | 280 | 水 | 铸铁、铸钢 |
QB1单口自动排气阀结构图：
