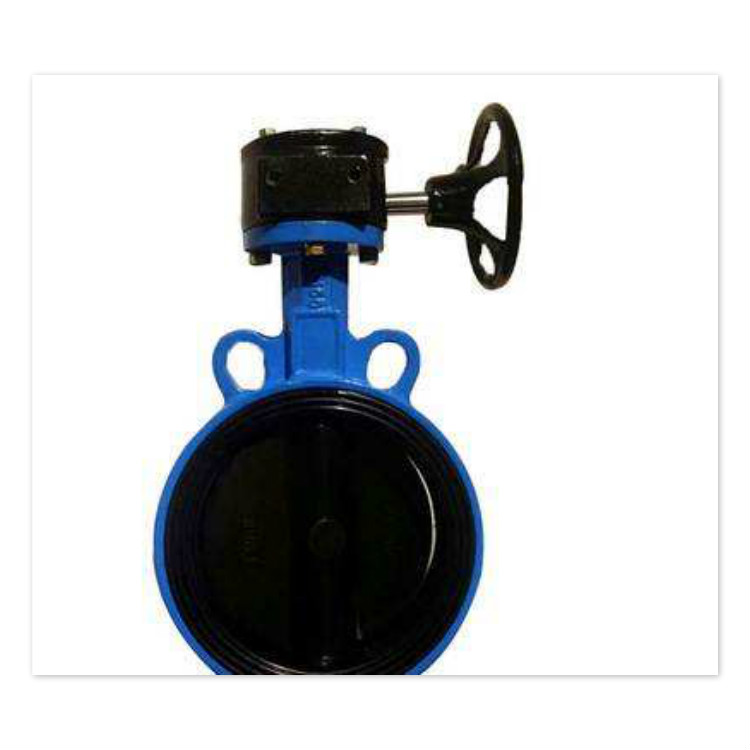

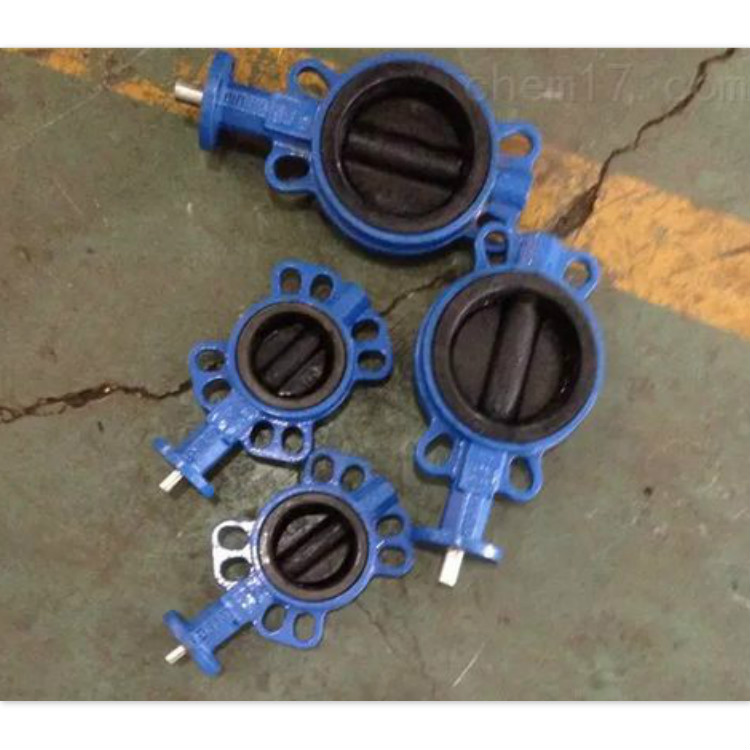

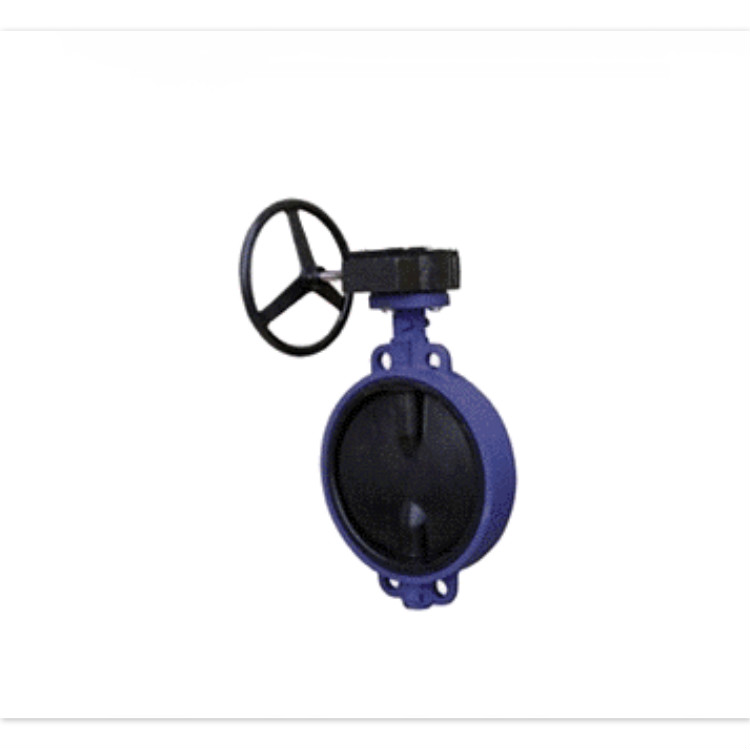

D371J全衬胶对夹式蝶阀
对夹式蝶阀_用途及特点
软密封蝶阀适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺造纸等给排水、气体管道上作调节流量和截滶介质的作用。
D371J全衬胶对夹式蝶阀_主要特点：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换、密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀、使用寿命长等特点。
D371J采用标准
设计标准：GB/T12238-1989
法兰连接尺寸：GB/T9113.1-2000 GB/T9115.1-2000 JB78
结构长度：GB/T12221-1989
压力试验：GB/T13927-1992；JB/T9092-1999
D371J全衬胶对夹式蝶阀_主要技术参数
公称通径 | DN(mm) | 50~2000 |
公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 |
试验压力
Ps(MPa) | 强度试验 | 0.9 | 1.5 | 2.4 |
密封试验 | 0.66 | 1.1 | 1.76 |
气密封试验 | 0.6 | 0.6 | 0.6 |
适用介质 | 空气、水、污水、蒸汽、煤气、油品等。 |
驱动形式 | 手动、蜗杆蜗轮传动、气传动、电传动。 |
D371J全衬胶对夹式蝶阀_主要零件的材质
零件名称 | 材料 |
阀体 | 各种橡胶、聚四氟 |
蝶板 | 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 |
密封圈 | 球墨铸铁、铸钢、合金钢、不锈钢 |
阀杆 | 2Cr13、不锈钢 |
填料 | O型圈、柔性石墨 |
蝶阀密封材料选用和适用温度
材料品种 | 氯丁橡胶 | 丁晴橡胶 | 乙丙橡胶 | 聚四氟乙烯 | 硅橡胶 | 氟橡胶 |
代号 | X或J | XA或JA | XB或JB | XC、JC或F | XD或JD | XE或JE |
耐最高温度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ |
耐最低温度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ |
适用工作温度 | ≤65℃ | ≤80℃ | ≤120℃ | ≤200℃ | ≤200℃ | ≤180℃ |
