ZPG-L,I型（直角）自动排污过滤器-上海海特泵阀制造有限公司

自动排污过滤器是专用水管道上的一种新产品,该产设计合理,使用方便,产品在施工中会出现在量杂物带进管内,在工作运转中这些杂物给管道上设备带来极大危害,该产品起到很大保护作用,把所有杂物集到过滤器内,可保护管道上设备。

产品概述

ZPG型自动冲洗过滤器是专用水管道上的一种新产品,该产设计合理,使用方便,产品在施工中会出现在量杂物带进管内,在工作运转中这些杂物给管道上设备带来极大危害,该产品起到很大保护作用,把所有杂物集到过滤器内,可保护管道上设备,该产品在调试和维修中除污不需拆卸任何部件,可节省为力,物力,目前是最理想的新产品.

工作原理

ZPG型过滤器在全流量下能正常工作,却保持高的的流量,又具有低的压力,避免了由于流速而造成的表面污渍.
直接安装在管网系统上,不需要任何支持结构
节省空间
自动冲洗排污,不需要安装旁通路拆卸排污

主要外形和连接尺寸

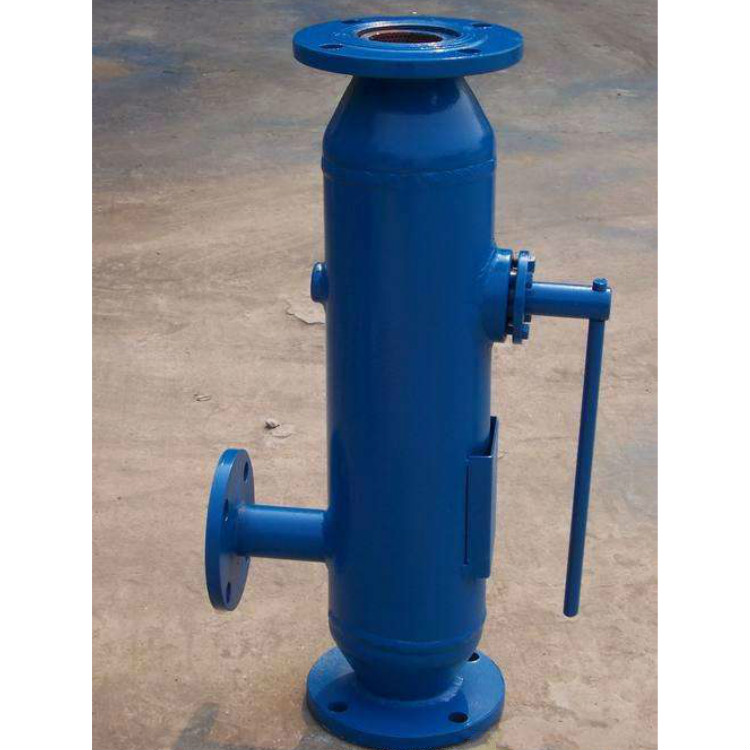

ZPG-L型（直角）自动排污过滤器

规格	A	B	L	排污口Dg
ZPG-L-100	265	160	365	32
ZPG-L-125	315	190	440	40
ZPG-L-150	375	220	520	50
ZPG-L-200	500	260	670	65
ZPG-L-250	625	310	830	80
ZPG-L-300	750	350	1000	100
ZPG-L-350	875	410	1180	125
ZPG-L-400	1000	470	1350	150
ZPG-L-450	1150	510	1500	150
ZPG-L-500	1280	550	1680	150
ZPG-L-600	1500	650	2000	200
ZPG-L-700	1720	670	2280	200
ZPG-L-800	1900	685	2500	200
ZPG-L-900	2180	785	2800	200
ZPG-L-1000	2180	860	3120	250

ZPG-I型（直角）自动排污过滤器

规格	A	L	排污口Dg
ZPG-I-100	250	350	32
ZPG-I-125	320	405	40
ZPG-I-150	380	525	50
ZPG-I-200	520	700	65
ZPG-I-250	660	875	80
ZPG-I-300	790	950	100
ZPG-I-350	885	1200	125
ZPG-I-400	1040	1400	150
ZPG-I-450	1145	1550	150
ZPG-I-500	1250	1700	150
ZPG-I-600	1460	2000	200
ZPG-I-700	1720	2280	200
ZPG-I-800	1900	2500	200
ZPG-I-900	2160	2800	200
ZPG-I-1000	2470	3120	250
