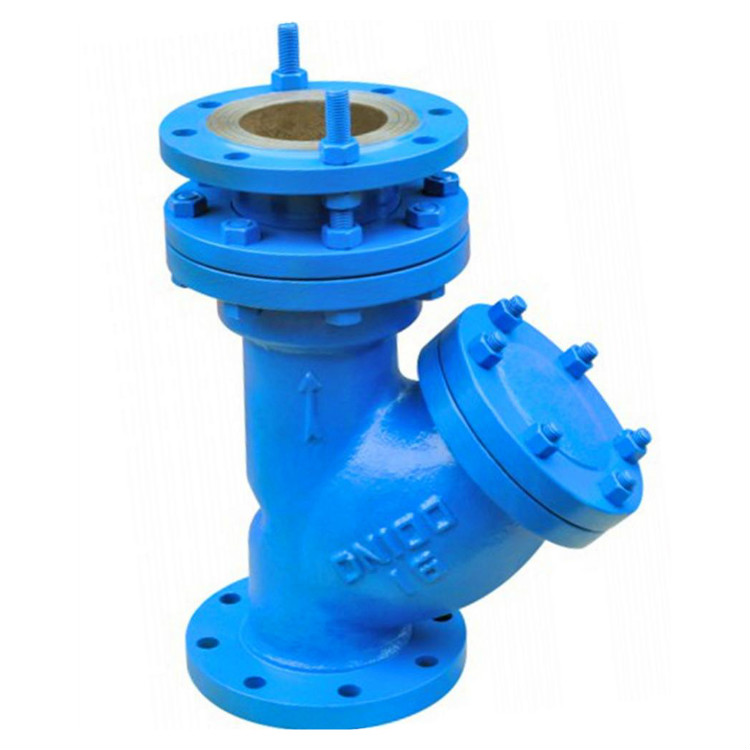

Y型（YSTF）拉杆伸缩过滤器除了与水力控制阀配套使用外，还可单独应用于冷、热循环系统、压缩气、蒸气、油类等介质的管路需要除掉机械杂物的场合。Y型过滤器具有结构先进、阻力小、排污方便等特点。排污时打开排污阀 ，利用管道的压力将污物排出。用于消防、空调、给排水等
结构特点
- 抗污性强。排污方便；流通面积大。压力损失小：结构简单，体积小，重量轻。
- 滤芯网材质。均为全不锈钢制作。耐腐蚀性强。使用寿命长。
- 过滤网密度：为l0—120目，介质：蒸汽、空气、水、油品、或根据用户要求定做。
- 伸缩型特点：拉伸长度，最大位置可移伸100mm。有利于安装方便．提高工作效率。
主要零件部件材料表
| 主要零件部件材料表 | 序号 | 零件名称 | 材料 |
| 1 | 阀体 | 碳钢、不锈钢 |
| 2 | 滤芯网 | 不锈钢 |
| 3 | 垫片 | 金属石墨 |
| 4 | 滤网盖 | 碳钢、不锈钢 |
技术参数表
| 产品型号 | 公称通径 | L | Ⅲ | H |
| YSTF | 50 | 320 | 155 | 195 |
| YSTF | 65 | 340 | 183 | 245 |
| YSTF | 80 | 380 | 210 | 295 |
| YSTF | 100 | 450 | 250 | 344 |
| YSTF | 125 | 500 | 305 | 415 |
| YSTF | 150 | 550 | 358 | 485 |
| YSTF | 200 | 650 | 450 | 602 |
| YSTF | 250 | 750 | 503 | 710 |
| YSTF | 300 | 860 | 578 | 915 |
| YSTF | 350 | 970 | 598 | 844 |
| YSTF | 400 | 1100 | 618 | 872 |
| 注、伸缩量最少可达12m/m以上 |
产品外形尺寸图
